Grotere tuimelaar is handiger.
Door gebruik van en groter U profiel zoals hier 32 mm breed, heeft men meer ruimte om de moer vast te zetten.
Toegevoegd op: 2010-04-27 11:15:39
Gemaakt op: 2010-04-25 21:11:55
|
|
|
|
|
Bouten en moeren 1/4 inch.
Er is moeilijk aan de oude schroefdraad 1/4 inch te komen, wel is er de mogelijkheid om een hele doos met 100 bouten en moeren te bestellen....kosten meer dan 100 euro.
Toegevoegd op: 2010-04-27 11:15:41
Gemaakt op: 2010-04-25 21:13:35
|
|
|
De onderdelen U profiel 32 mm
Toegevoegd op: 2010-04-27 11:16:02
Gemaakt op: 2010-04-25 21:16:03
|
|
|
|
|
Uitgevijld vierkant voor de slotbout.
Het vierkante gedeelte vijlt men weg tot de dikte van het U profiel overblijft. Daardoor zit de bout met het vierkant alleen in de buitenste U kant. Dat is voldoende om de bout niet laten mee draaien bij [meer]
Toegevoegd op: 2010-04-27 11:16:03
Gemaakt op: 2010-04-25 21:16:57
|
|
|
32 mm U gedeelten op een poot statief.
Het gaatje in de buis is voor een langere M3 schroef door de gereedschap klem. Aan die klem zit de kabel voor afstand bediening vast, zo blijft er ruimte voor de kabel naar de Camera aansluiting
Toegevoegd op: 2010-04-27 11:16:25
Gemaakt op: 2010-04-25 21:37:58
|
|
|
|
|
Groot en klein.
Toegevoegd op: 2010-04-27 11:16:46
Gemaakt op: 2010-04-25 21:38:37
|
|
|
3 maten waarvan de rechtse de grootste
U profiel 20 x 20 mm U profiel 32 x 27 mm U profiel 32 x 32 mm
Toegevoegd op: 2010-04-27 11:16:48
Gemaakt op: 2010-04-26 15:32:37
|
|
|
|
|
Op elkaar gedraaide Camera Tuimelaars
Toegevoegd op: 2010-04-27 11:17:11
Gemaakt op: 2010-04-26 15:34:45
|
|
|
Vergeet niet een pijpje over de slotschroef.
Toegevoegd op: 2010-04-27 11:17:12
Gemaakt op: 2010-04-26 15:36:48
|
|
|
|
|
Gebruik van een 1/4 inch inbusbout
Toegevoegd op: 2010-04-27 11:17:36
Gemaakt op: 2010-04-26 19:22:29
|
|
|
Kantelkant met eventueel hulp moeren
Beter kan men geen moer bovenop de tuimelaar gebruiken, maar alleen de schroefdraad direct in de Camera draaien.
Dus alleen 15 mm gedeelte draadeind[meer]
Toegevoegd op: 2010-04-27 11:17:37
Gemaakt op: 2010-04-26 19:23:11
|
|
|
|
|
Kantelkant
Het U profiel is bewerkt met een tandarts fraisje.....zo ziet alles er netter uit!
Toegevoegd op: 2010-04-27 11:18:02
Gemaakt op: 2010-04-26 19:23:47
|
|
|
Rondom bewerkt met een rond fraisje
Toegevoegd op: 2010-04-27 11:18:03
Gemaakt op: 2010-04-26 19:24:34
|
|
|
|
|
Rand in het statief
In de rand van de kop van het een been statief kunnen 2 hafronde aluninium platen worden gemonteerd voor eventueel een ontvanger en servo's voor afstand bediening foto maken en rond draaien van de Camera
Toegevoegd op: 2010-04-27 11:18:19
Gemaakt op: 2010-04-26 19:26:06
|
|
|

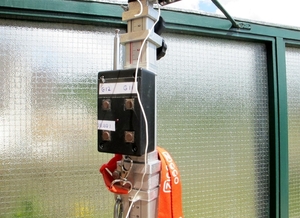

Diverse voorbeelden van drukknoppen
Opbouw drukknop is op plaatje printplaat. opvul plaatje printplaat zonder koper. Daarop een gekleurd papiertje. Om gelijk te komen met bovenkant knop is plexiglas 4 mm dik gebruikt. Totale hoogte is 7 mm.[meer]
Toegevoegd op: 2010-04-27 11:19:56
Gemaakt op: 2010-04-23 09:37:11
|
|
|
|
|

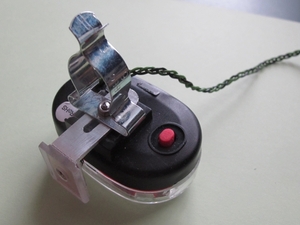

Gemonteerde Gereedschap klemmen
Gereedschap klemmen moeten passen onder aan het een been statief.
Toegevoegd op: 2010-04-27 11:19:58
Gemaakt op: 2010-04-20 22:42:43
|
|
|
Gemonteerde Gereedschap klemmen
Zie de uitgefraiste gedeelten voor de vast gesoldeerde pootjes aan de drukknop. Daar worden 2 draden aan gesoldeerd. Er zijn kabeltjes gemaakt met 3 verschillende kleuren soepele draad. 1 draadje is niet gebruikt. [meer]
Toegevoegd op: 2010-04-27 11:20:20
Gemaakt op: 2010-04-20 22:43:09
|
|
|
|
|
De drukknop in onderdelen
Rechts een printplaatje met koperlaag waar voor aansluiting van het knopje gedeelten voor solderen zijn uitgeslepen met een tandarts boortje
Daarnaast een printplaatje met verwijderde koperlaag, plaatje is voor de [meer]
Toegevoegd op: 2010-04-27 11:20:23
Gemaakt op: 2010-04-21 11:34:04
|
|
|
In Comuter Idee nummer 13 het verhaal
Op 27 April 2010 zijn er foto's gemaakt van de een been statief op hogere hoogte.
http://www.computeridee.nl/
Toegevoegd op: 2010-04-27 11:20:53
Gemaakt op: 2010-04-22 11:35:28
|
|
|
|
|
Gevlochten kabel met stekker
Aan de rechtse drukknop zit de kabel met de kleine ronde stekker welke past in de Canon G11. Controleer of u Camera wel de juiste stekker ingang heeft.
Toegevoegd op: 2010-04-27 11:20:55
Gemaakt op: 2010-04-22 11:36:41
|
|
|
Leuke kleurtjes en mooi gemaakt.....?
Toegevoegd op: 2010-04-27 11:21:10
Gemaakt op: 2010-04-22 12:02:41
|
|
|
|
|
Zorg voor trekontlasting van het kabeltje
De kabel kan men het beste vast zetten met stevig draad aan de klem. Want bij de soldeer verbinding breekt er anders snel een draadje af.
Toegevoegd op: 2010-04-27 11:33:23
Gemaakt op: 2010-04-02 16:01:56
|
|
|

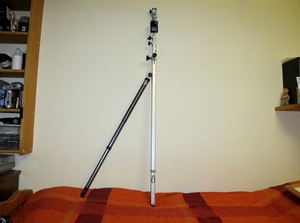

Het een been statief en de driepoot
Toegevoegd op: 2010-04-27 11:33:24
Gemaakt op: 2010-04-02 15:55:14
|
|
|
|
|
Drukknop vast onder aan het een been statief.
Onder in de buis zit een 3 mm gaatje, daarin valt een langere M3 bout in. De andere M3 is korter. Dan kan de klem niet verschuiven op de pijp.
Toegevoegd op: 2010-04-27 11:33:50
Gemaakt op: 2010-04-02 15:55:26
|
|
|
Een been statief op driepoot
Onder in het een been statief is een busje met 1/4 inch draad gemonteerd. Daardoor kan het een been statief rond worden gedraait met de hendel op de driepoot.
Als het eenbeen van 1.50 meter uitgeschoven statief al [meer]
Toegevoegd op: 2010-04-27 11:33:51
Gemaakt op: 2010-04-02 15:58:41
|
|
|
|
|
Op driepoot gemonteerd.... en de drukknop
Toegevoegd op: 2010-04-27 11:34:18
Gemaakt op: 2010-04-02 15:59:28
|
|
|

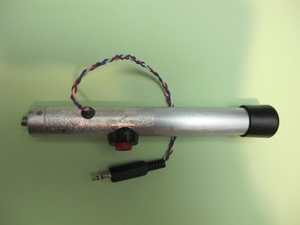

Drukknop met gevlochten draad en de stekker.
Toegevoegd op: 2010-04-27 11:34:19
Gemaakt op: 2010-04-02 16:01:02
|
|
|
|
|

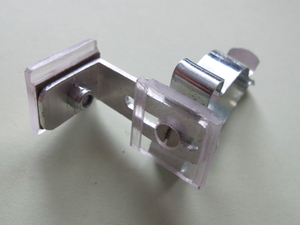

Aangepaste gereedschap klemmen
Deze gereedschap klemmen komen op een 13 mm Auminium buis van 165 Cm.
Toegevoegd op: 2010-04-27 11:34:41
Gemaakt op: 2010-04-02 16:01:28
|
|
|
De eerste gemaakte drukknop
Omdat de drukknop kwetsbaar was, is en later een opvulling gemaakt en daarop een plexiglas plaatje met vierkant gaatje voor de drukknop.
Toegevoegd op: 2010-04-27 11:34:43
Gemaakt op: 2010-03-24 17:04:21
|
|
|
|
|
Foto gemaakt van de knutselaar met zijn knopje.
Toegevoegd op: 2010-04-27 11:35:10
Gemaakt op: 2010-03-24 16:54:56
|
|
|
Het proto type
Toegevoegd op: 2010-04-27 11:35:11
Gemaakt op: 2010-03-24 16:56:40
|
|
|
|
|
Foto gemaakt op hogere hoogte in de theetuin
Toegevoegd op: 2010-04-27 11:35:53
Gemaakt op: 2010-04-07 13:42:46
|
|
|
Foto gemaakt op hogere hoogte in de theetuin
Toegevoegd op: 2010-04-27 11:35:54
Gemaakt op: 2010-04-07 13:36:19
|
|
|
|
|
Een hoger bord op camera hoogte
Toegevoegd op: 2010-04-27 11:36:20
Gemaakt op: 2010-04-13 17:06:17
|
|
|
Foto van Konik paarden op 3 meter hoogte
Toegevoegd op: 2010-04-27 11:36:56
Gemaakt op: 2010-04-17 15:51:27
|
|
|
|
|
Foto gemaakt op hogere hoogte in de theetuin
Toegevoegd op: 2010-04-27 11:36:57
Gemaakt op: 2010-04-07 13:41:45
|
|
|
Foto op kijk hoogte van 165 Cm.
Toegevoegd op: 2010-04-27 12:05:42
Gemaakt op: 2010-04-17 15:55:55
|
|
|
|
|
Dezelfde positie Foto op 3 meter hoogte
Toegevoegd op: 2010-04-27 12:05:43
Gemaakt op: 2010-04-17 15:56:15
|
|
|

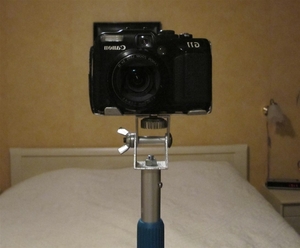

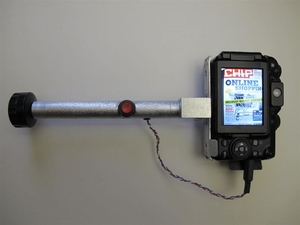

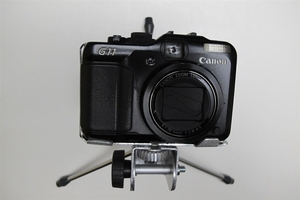

Foto toestel als demo op gemaakte 13 mm poot
Men kan zelf vrij makkelijk een eenbeen statief maken. Veel aluminium buizen passen vaak in elkaar. Maar een lengte buis bijna 170 Cm lang is lastig om mee te nemen.
Toegevoegd op: 2010-04-29 11:01:55
Gemaakt op: 2010-04-29 10:13:07
|
|
|
|
|
De in elkaar gestoken gedeelten met de klemmen
Even 3 klemmen monteren en alle aluminium buizen zitten vast aan elkaar.
Toegevoegd op: 2010-04-29 11:01:57
Gemaakt op: 2010-04-29 10:17:02
|
|
|
Een buis in 4 gedeelten maken.
Door pasende pijpjes van 8 Cm in een grotere buis te maken kan men dat door de buisjes 4 cm in de grotere buis te kloppen. Het 4 Cm gedeelte dat dan uitsteekt kan men dunner vijlen en schuren tot de buis vrij makkelijk [meer]
Toegevoegd op: 2010-04-29 11:02:17
Gemaakt op: 2010-04-29 10:28:48
|
|
|
|
|
Gereedschap klemmen voor vast zetten.
Als men pasende gereedschap klemmen voorziet van een M3 schroef met moer, kunnen die in geboorde gaatjes van losnemende buis gedeelten worden geklikt.
Ook kan dan de gevlochten kabel vanaf de drukknop naar d [meer]
Toegevoegd op: 2010-04-29 11:02:19
Gemaakt op: 2010-04-29 10:33:15
|
|
|
Gaatjes boren van 3 MM moet juist gebeuren
Als men de gaatjes op precies 1 Cm boort door de in elkaar geschoven gedeelten....aan de goede kant van de naad tussen de buizen heeft men geen probleem met de volgorde van in elkaar steken.
Natuurlijk hoeft [meer]
Toegevoegd op: 2010-04-29 11:02:38
Gemaakt op: 2010-04-29 10:35:07
|
|
|
|
|
Dus nauwkeurig werken is een must!
4 Gedeelten van 42 Cm zijn makkelijk mee te memen. Natuurlijk heeft men een aantal minuten nodig om de klemmen te plaatsen en de kabel....maar dan kan men ook aan de slag en veel kanten uit!
Maakt het niet uit dat [meer]
Toegevoegd op: 2010-04-29 11:02:39
Gemaakt op: 2010-04-29 10:37:11
|
|
|

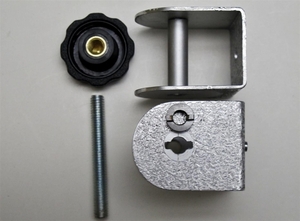

Vastzet knop inwendig en uitwendig schroefdraad
Deze vastzet knop kan gebruikt worden voor vast zetten van de Camera en voor de tuimelaar.
Het U profiel voor de tuimelaar moet inwendig dan 32 mm ruimte hebben. In andere geval zal men de knop moeten afslijpen to [meer]
Toegevoegd op: 2010-04-29 21:11:40
Gemaakt op: 2010-04-29 21:10:06
|
|
|
|
|
Foto op 3 meter hoogte Foto op 3 meter hoogte laat meer zien van een Kerk Koor.
Toegevoegd op: 2010-05-06 09:52:03
Gemaakt op: 2010-05-04 18:43:44
|
|
|
Als Demo diverse eenpoot statieven gemaakt
Om gebruik te maken van eenbeen statieven behoeft men geen dure statief te kopen. Een bezem steel met bovenin een schroefdraad gemonteerd van 1/4 inch draad kan al volstaan. Men kiest eerst de inzoom welke men wil gebrui [meer]
Toegevoegd op: 2010-05-06 18:07:27
Gemaakt op: 2010-05-06 17:47:37
|
|
|
|
|
Tuimelaar 40x40x20 mm op een 1 poot statief.
Bovenaan ziet u het gaatje voor de gereedschap klem met M3 schroef. Daar zit de kabel aan vast....vandaar uit loopt een loshangend kabeltje naar de Camera.
Toegevoegd op: 2010-05-06 18:07:29
Gemaakt op: 2010-05-02 21:38:08
|
|
|
De Tuimelaar in gedeelten.
Toegevoegd op: 2010-05-06 18:07:52
Gemaakt op: 2010-05-02 21:42:03
|
|
|
|
|
Passende moer via de foto winkel.
moer via de foto winkel. De moer heeft 1/4 inch uitwendig en inwendig schroefdraad.
Toegevoegd op: 2010-05-06 18:07:53
Gemaakt op: 2010-05-04 14:31:51
|
|
|
Hier het mini statief 22 Cm ingeschoven.
Toegevoegd op: 2010-05-06 18:08:18
Gemaakt op: 2010-05-05 22:22:39
|
|
|
|
|

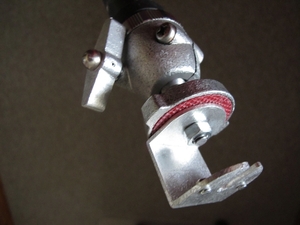

De tuimelaar in spiegelbeeld
Als een dopmoer strak aaangedraaid word zit de kantelstand goed vast. Vergeet niet een passend pijpje over de bout....anders is het vastdraaien moeilijk.....en word het U profiel misvormd gedraaid.
Toegevoegd op: 2010-05-06 18:08:20
Gemaakt op: 2010-05-05 22:24:19
|
|
|
Bouten en moeren 1/4 Inch
40 bouten van 40 MM en 80 moeren kosten 50 Euro....maar bent u lid van een foto club dan kan men de kosten verdelen.....maar men heeft dan voor 1.25 Euro een bout met 2 moeren.
[meer]
Toegevoegd op: 2010-05-07 13:22:53
Gemaakt op: 2010-05-07 12:12:46
|
|
|
|
|
Hier kan men mee vooruit!
Schot in de roos zullen we kunnen noemen het project over eenbeen statief maken voor Camera's / Video.
Op internet kan men lezen dat er er al jaren problemen zijn me [meer]
Toegevoegd op: 2010-05-07 13:22:55
Gemaakt op: 2010-05-07 12:48:34
|
|
|
Bouten in een tuimelaar
Men kan bouten afzagen zodat er een klein boutje past door een bevestings plaat en in de Camera! Meet alles goed op.
Of men zaagt een gedeelte van 15 mm van de bout af, men kan dan 1 of 2 moeren gebruiken. Z [meer]
Toegevoegd op: 2010-05-07 13:23:13
Gemaakt op: 2010-05-07 12:53:55
|
|
|
|
|
Voor vastzetten boten en moeren sleutel 11
Voor het vast zetten van de 1/4 Inch bouten en moeren is een klein ring of steeksleutel 11 een handige hulp!
Sleutel op de afbeelding is 11 Cm lang.
Bij maken van een Tuimelaar moet men rekening houden [meer]
Toegevoegd op: 2010-05-07 22:32:30
Gemaakt op: 2010-05-07 22:28:30
|
|
|
Zelf een vleugelmoer maken voor vastzetten 1
Een moer om een Camera vast te zetten hoeft niet rond te zijn, met een 1/4 Inch bout in ander materiaal zoals U profielen maakt men ze zelf.
Toegevoegd op: 2010-05-09 09:38:46
Gemaakt op: 2010-05-09 09:32:13
|
|
|
|
|
Zelf een vleugelmoer maken voor vastzetten 2
Om mee draaien van de kop van een 1/4 Inch bout tegen te gaan, kan men sparingen maken maar ook 2 kanten van een bout wegslijpen. De bout zet men vast met een moer.
Toegevoegd op: 2010-05-09 09:38:47
Gemaakt op: 2010-05-09 09:33:04
|
|
|
Liburna in Millingen aan de Rijn foto op 3 meter hoogte
Toegevoegd op: 2010-05-12 09:47:42
Gemaakt op: 2010-04-27 15:18:18
|
|
|
|
|
Liburna in Millingen aan de Rijn foto op 3 meter hoogte
Beter overzicht op de bouw van de Liburna, een Romeins vaartuig met 14 roeiers.
Toegevoegd op: 2010-05-12 09:47:43
Gemaakt op: 2010-04-27 15:20:17
|
|
|
Herdenking 4 Mei in de kerk van Millingen
Als men in een kerk zelf staande een foto maakt kijkt men wel over de personen heen, maar als de foto op 3 meter hoogte gemaakt word ziet men meer.
Toegevoegd op: 2010-05-12 09:48:14
Gemaakt op: 2010-05-04 19:10:56
|
|
|
|
|
Opweg naar herdenkings monument.
Foto op 3 meter hoogte.
Toegevoegd op: 2010-05-12 09:48:15
Gemaakt op: 2010-05-04 19:50:49
|
|
|
Koor bij het Herdenkings monument.
Toegevoegd op: 2010-05-12 09:48:50
Gemaakt op: 2010-05-04 20:11:46
|
|
|
|
|
Muziekanten wachten op de kranslegging
Wat wil men nu nog meer zien?
Toegevoegd op: 2010-05-12 09:48:51
Gemaakt op: 2010-05-04 20:22:27
|
|
|
Boogschutters oefenen
Als eerst de inzoom keuze gemaakt word, dan kan men de personen op 3 meter dichterbij zien.
Toegevoegd op: 2010-05-12 09:49:28
Gemaakt op: 2010-04-29 16:30:28
|
|
|
|
|
In de polder bij de Konik paarden
Beter overzicht als men op 3 meter hoogte een foto maakt.
Toegevoegd op: 2010-05-12 09:49:29
Gemaakt op: 2010-04-17 15:17:52
|
|
|

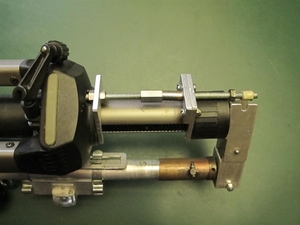

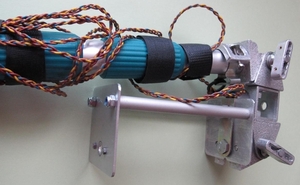

Zwaardere Aluminium buis voor o.a Video Camera's
Voor zware Foto en Video Camera's met draaibaar display en afstand bediening schakelaar zijn 2 dikwandige aluminium buizen 20 MM doorsnede met daar in een uitwandige 16 MM buis geschikt. De lengte van de buis bij een doe [meer]
Toegevoegd op: 2010-05-12 22:21:43
Gemaakt op: 2010-05-12 21:24:32
|
|
|
|
|
Ook een tuimelaar is handig.
Meestal zal een tuimelaar niet versteld hoeven te worden omdat men het statief standaard verticaal gebruikt.
Voor een goedkope Aluminium buis moet men eens kijken bij De Boerenbond, daar staan [meer]
Toegevoegd op: 2010-05-12 22:21:45
Gemaakt op: 2010-05-12 21:25:19
|
|
|
De gemaakte goedkope 1 been statiefjes
De bovenste statief buizen komen uit een bak in de straat voor de ijzerverzamelaar
De groene buizen komen uit de Boerenbond en worden gebruikt om boompjes en planten rechtop te houden.....kosten van de 1.50 meter [meer]
Toegevoegd op: 2010-05-17 09:57:57
Gemaakt op: 2010-05-16 21:07:00
|
|
|
|
|

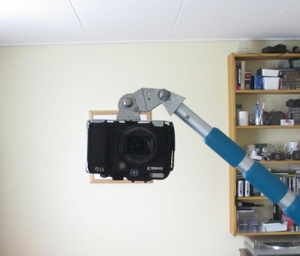

Met de Camera op de Tuimelaar onder de Liburna
In Millingen aan de Rijn wordt de Liburna gebouwd. Het is een Romeins Patrouile vaartuig voor 14 roeiers. Met het eenbeen statief en de Camera op de tuimelaar kan van alle kanten de Liburna worden gefotografeerd.[meer]
Toegevoegd op: 2010-05-28 21:48:46
Gemaakt op: 2010-05-28 11:56:56
|
|
|
Koppelen van 2 eenbeen statieven
Als onder een statief er een 1/4 Inch een bout wordt gemonteerd, kan men met behulp van een vierkant koker profiel de eenbeen statieven gekoppeld worden.
Toegevoegd op: 2010-06-05 11:50:00
Gemaakt op: 2010-06-01 14:21:03
|
|
|
|
|
Bout onder in een statief poot
Aluminium pijpen passen vaak in elkaar. Als een 1\4 Inch bout weer past in de kleinste pijp, dan kan men door alle pijpjes van 30 mm lengte en door de bout een 2 mm gaatje boren. Met een passend pennetje door het gaatje [meer]
Toegevoegd op: 2010-06-05 11:50:01
Gemaakt op: 2010-06-01 14:21:59
|
|
|
Met een tuimelaar 2 statieven opklapbaar maken
Elders in de rubriek staat een tuimelaar gemaakt van 2 stukken U profiel welke 40 x 20 mm zijn. Deze tuimelaar zit nu tussen de 2 statieven. Uitgeklapt staat de Camera dan op ruim 3 meter hoogte en met een poot op de grond.[meer]
Toegevoegd op: 2010-06-05 11:50:17
Gemaakt op: 2010-06-03 19:58:51
|
|
|
|
|
De twee benen van de statieven en klitteband
Klitteband is handig als men de mogelijk heeft om met een afstand bediening kan werken, het kabeltje kan dan mooi worden vastgezet na uitschuiven van het statief.
Toegevoegd op: 2010-06-05 11:50:18
Gemaakt op: 2010-06-03 20:00:21
|
|
|
De tuimelaar moet aangepast worden.
Omdat de tuimelaar verder open moet klappen, zullen er keepjes in het Aluminium moeten worden gemaakt.
Er is een haakje gemaakt welke bij dichtklappen van de statieven met het haakje over het andere U profiel valt. M [meer]
Toegevoegd op: 2010-06-05 11:50:32
Gemaakt op: 2010-06-03 20:01:00
|
|
|
|
|
Mini sleuteltje houd een moer vast.
Vroeger had men platte fietsen sleutels met diverse maten voor de moeren....uit die sleutel is een gedeelte uitgezaagd en vastgezet met een M 3 boutje en 2 moeren. Zo kan de bout niet doordraaien.
Toegevoegd op: 2010-06-05 11:50:33
Gemaakt op: 2010-06-03 20:01:24
|
|
|

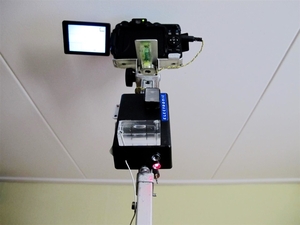

Fotograferen in een zaal op 3 meter hoogte
Bij het fotograferen op 3 meter hoogte zit men ongeveer 130 Cm boven de normale kijk hoogte. Als men een Camera met 2 handen in de lucht brengt om een foto te maken....dan zit men op ongeveer 210 Cm meter hoogte. [meer]
Toegevoegd op: 2010-06-08 09:24:28
Gemaakt op: 2010-04-30 14:23:20
|
|
|
|
|
De Liburna van boven....foto op 4 meter
Toegevoegd op: 2010-06-08 18:21:18
Gemaakt op: 2010-06-08 11:44:10
|
|
|

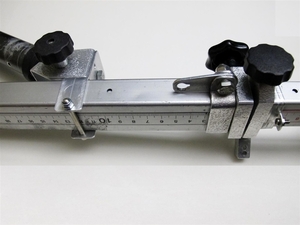

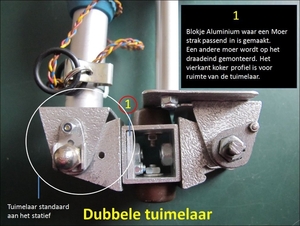

Variant met dubbele vergrendeling
Omdat de andere tuimelaar gemaakt van 20 x 40 mm U profiel inkepingen hadden omdat de draaipunten van het scharnier niet rond waren werd het U profiel verzakt.
Deze tuimelaar heeft 2 dubbele haken welke om het U p [meer]
Toegevoegd op: 2010-06-08 18:23:32
Gemaakt op: 2010-06-08 17:45:03
|
|
|
|
|
Opengeklapt voor monteren de 2 statieven
In de Computer onderdelen rubriek staan onderedelen van Harddisken, ringen welke tussen data schijven zitten zijn gebruikt voor opentrekken van de vergrendeling.
Toegevoegd op: 2010-06-08 18:23:34
Gemaakt op: 2010-06-08 17:45:43
|
|
|
2 veren houden de vergrendeling op zijn plaats
De vergrendeling is gemaakt van Aluminium H profiel....die paste in de breedte mooi in het U profiel.
Toegevoegd op: 2010-06-08 18:23:51
Gemaakt op: 2010-06-08 17:46:38
|
|
|
|
|
Vergrendeling half open.
Toegevoegd op: 2010-06-08 18:23:52
Gemaakt op: 2010-06-08 17:47:12
|
|
|
Sleuf gemaakt in de ring past over de vergrendeling
Nadat de ring passend gemaakt is, is die in de bankschroef over de ziel van het H profiel gedrukt, een klein pennetje zit door de ring en de ziel van de vergrendeling.
Een gedeelte van de vergrendeling is ui [meer]
Toegevoegd op: 2010-06-08 18:24:06
Gemaakt op: 2010-06-08 17:48:28
|
|
|
|
|
Rechts onder zit de vastzetmoer
Nadat de 2 U profielen zijn vergrendeld, word de moer strak aangedraait. Er zit dan geen speling meer in het scharnier.
Toegevoegd op: 2010-06-08 18:24:07
Gemaakt op: 2010-06-08 17:48:45
|
|
|
Draaipunt
Toegevoegd op: 2010-06-08 18:24:23
Gemaakt op: 2010-06-08 17:49:12
|
|
|
|
|
Stand voor monteren van de 2 eenbeen statieven
De vergrendeling word door de veren op het busje gedrukt. Een M6 draadeind zit door het busje en het scharnier.
Toegevoegd op: 2010-06-08 18:24:24
Gemaakt op: 2010-06-08 17:52:00
|
|
|
20 mm buis met daarin 16 mm buis
Aluminium buis goed passend in elkaar.
Er is een buis van 20 mm gebruikt en 2 buizen van 16 mm dikte. Kosten 15 Euro.
Toegevoegd op: 2010-07-19 10:34:32
Gemaakt op: 2010-07-17 22:19:02
|
|
|
|
|
Buis 16 mm in de 20 mm buis en 1 daarnaast Op de 2 gemaakte vastzet onderdelen zit een gereedschap klem waar de derde buis ingeklikt word. Buizen zitten 70 mm in elkaar zodat de lengte van het statief 286 mm is.
Toegevoegd op: 2010-07-19 10:34:33
Gemaakt op: 2010-07-17 22:19:34
|
|
|
Blokje Aluminium van 10 mm dikte Met de grote moer kan de schroefraad vast op de 16 mm buis vast worden gezet. Daarvoor ziet er een 6 mm gaatje in de 20 mm buis.
In 3 kanten van het blokje is 3 mm schroefdraad getapt, met een M3 schroefje word het blokje vastgezet op de 2 [meer]
Toegevoegd op: 2010-07-19 10:34:49
Gemaakt op: 2010-07-17 22:21:01
|
|
|
|
|
IMG_7618
Toegevoegd op: 2010-08-02 13:52:26
Gemaakt op: 2010-08-01 18:44:13
|
|
|
IMG_7619
Toegevoegd op: 2010-08-02 13:52:28
Gemaakt op: 2010-08-01 19:51:20
|
|
|
|
|
IMG_7562
Toegevoegd op: 2010-08-08 08:47:13
Gemaakt op: 2010-07-30 18:10:57
|
|
|
IMG_7565 - kopie - kopie
Toegevoegd op: 2010-08-08 08:47:14
Gemaakt op: 2010-07-30 18:13:08
|
|
|
|
|
IMG_7565
Toegevoegd op: 2010-08-08 08:47:46
Gemaakt op: 2010-07-30 18:13:08
|
|
|
Gebruikte buizen van Aluminium
Er zijn 4 buizen gebruikt welke 5 Euro per stuk kosten.
Ze zijn 1 meter lang en de 2 dikste zijn 20MM en inwendig 16MM.
De andere 2 passen mooi in de dikken...en zijn dus 16 MM en de wand di [meer]
Toegevoegd op: 2010-08-08 08:48:10
Gemaakt op: 2010-08-02 10:45:02
|
|
|
|
|
IMG_8032
Toegevoegd op: 2010-08-17 22:01:08
Gemaakt op: 2010-08-11 18:01:40
|
|
|

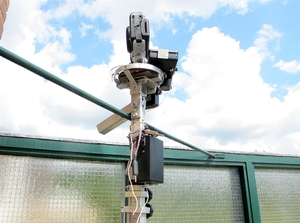

Fotograferen over een hek
Als men de Camera op het statief kanteld kan men foto's maken van de naam van een brug.
Hier ziet u dat het statief verder naar onderen moest worden gestoken en de Camera meer moest kantelen.
Toegevoegd op: 2010-08-17 22:09:56
Gemaakt op: 2010-08-11 18:04:28
|
|
|
|
|

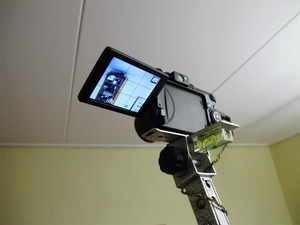

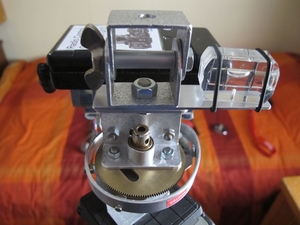

Waterpasje onder aan het statief
Voor op de Camera in de flitsschoen bestaan er waterpassen maar men kan ook in de schoen zelf een waterpas monteren.
Als men een passend plaatje maakt wat voor en achter de flitsschoen uitsteken, kan men met elastieken of O ringen het water [meer]
Toegevoegd op: 2010-10-02 12:17:38
Gemaakt op: 2010-10-02 10:52:38
|
|
|
Waterpasje net boven de drukknop
Toegevoegd op: 2010-10-02 12:17:40
Gemaakt op: 2010-10-02 10:53:26
|
|
|
|
|
Andere vorm waterpasje. De bel uit een oude waterpas, want als EX timmerman heeft men geen 3 waterpassen meer nodig!
Toegevoegd op: 2010-10-02 12:19:04
Gemaakt op: 2010-10-02 12:10:21
|
|
|
Zie hoe de o ring ingehaakt zit. Het waterpasje zit 2mm diep in het U profiel. Dus er zit een rechthoekig gat in de bovenkant van het U profiel.
Plaats van het waterpasje is met een scherp hobby mes en met behulp van een winkelhaak bepaald. Handig is het om nog niet de [meer]
Toegevoegd op: 2010-10-02 12:19:06
Gemaakt op: 2010-10-02 12:10:41
|
|
|
|
|
Het U profiel zit altijd goed Rechts op de afbeelding ziet men een ring met een pinnetje, dat is nodig om het onderste gedeelte van het statief te borgen....omdat vastklemmen via draaien niet goed meer klemde.
Toegevoegd op: 2010-10-02 12:19:49
Gemaakt op: 2010-10-02 10:54:13
|
|
|
De gemodificeerde gereedschap klem.
Toegevoegd op: 2010-10-02 12:19:50
Gemaakt op: 2010-10-02 10:54:38
|
|
|
|
|
Bajonet aansluiting maken....handig monteren Heeft passende buizen....en het passend gedeelte even diep ingeschoven al het uitstekende gedeelte, op de afbeelding 45mm? De buis is 13 mm dik en de dunne is 10 mm en is pas gevijld.
Als de buis passend [meer]
Toegevoegd op: 2010-10-08 11:57:28
Gemaakt op: 2010-10-08 11:52:34
|
|
|
Afstand bediening voor de Camera.....! Model auto......17.50 Euro....
Wie ervaring heeft met solderen kan uit b.v een bestuurbare model auto de electronica gebruiken. Op de afbeelding de zender welke minstens 10 meter be [meer]
Toegevoegd op: 2010-10-08 21:28:34
Gemaakt op: 2010-10-08 20:56:22
|
|
|
|
|

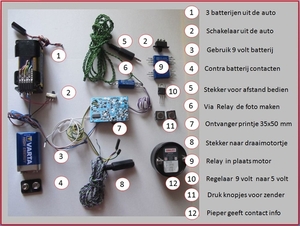

Ontvanger uit de model auto meet 50 x 35 x 17mm Voor de besturing functie van de auto komen er 2 draden voor een motortje voor rijden en 2 voor sturen. De voeding van de stuurprint bestaat uit 3 AA batterijtjes in serie.
Handiger is een 9 volt batterij met een sp [meer]
Toegevoegd op: 2010-10-08 21:28:35
Gemaakt op: 2010-10-08 20:57:14
|
|
|
Draadloos een foto maken.
Op het lange statief zit bovenaan de ontvanger uit een mini auto, een een kabeltje gaat naar de Camera.
Toegevoegd op: 2010-10-12 16:38:44
Gemaakt op: 2010-10-10 22:27:52
|
|
|
|
|
Ontvanger ingebouwd in een passend doosje
Rechts ziet u de ontvanger welke op 3 AA batterijen werkt. Maar dat is lastig, daarom is er een 9 volt batterij gebruikt en een regelaar 7805 welke van 9 volt weer 5 volt maakt.
I [meer]
Toegevoegd op: 2010-10-12 16:38:46
Gemaakt op: 2010-10-11 15:49:03
|
|
|
De mini zender van 8 x 10 cm.
De model auto koste 17.50 Euro. Weet u wat afstand besturingen voor Camera's op internet kosten! De linkere knuppel is voor voor en achteruit rijden, maar werkt nu vo [meer]
Toegevoegd op: 2010-10-12 16:39:11
Gemaakt op: 2010-10-12 08:57:59
|
|
|
|
|
Borging van gereedschap klemmen.
Omdat de statieven worden gebruikt met dunne en dikke Aluminium buis, kan zo de ruimte kleiner worden gemaakt. Eventueel met opvulling van Pijpen voor stroom draden, uit die pijpen worden gedeelten uitgezaagd zoda [meer]
Toegevoegd op: 2010-10-12 16:39:13
Gemaakt op: 2010-10-12 08:58:46
|
|
|
De gereedschap klemen aan het doosje.
De gereedschap klemmen aan het doosje. Links het kabeltje naar de Camera en het witte draaadje is ontvangst antenne.
Toegevoegd op: 2010-10-12 16:39:38
Gemaakt op: 2010-10-12 08:59:16
|
|
|
|
|
Het zendertje meet 20 x 30 mm
Het zendertje zal in een kleiner doosje worden gemonteerd mat de 9 volt batterij. Dus het printplaatje met de 4 drukknopjes zal niet meer worden gebruikt. Alleen een kleine drukknop in het doosje wat 100 x 35 x 25 mm zal meten [meer]
Toegevoegd op: 2010-10-12 16:39:40
Gemaakt op: 2010-10-12 11:17:04
|
|
|

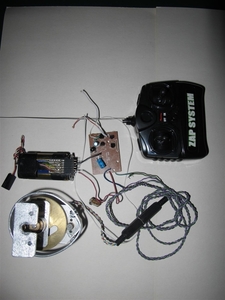

Test opstelling met verbinding de drukknop
Elders in de rubriek ziet u de knopjes welke onderaan het statief zitten met kabeltje naar de Camera.
Toegevoegd op: 2010-10-12 16:40:05
Gemaakt op: 2010-10-08 20:44:41
|
|
|
|
|
De zender met de 4 drukknopjes
Links de knopjes voor voor - achteruit en rechts de knopjes voor Links - Rechts.
Toegevoegd op: 2010-10-12 16:40:06
Gemaakt op: 2010-10-08 20:56:22
|
|
|

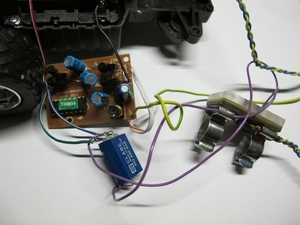

Het relay dat op 5 volt werkt
De 9 volt batterij is buiten beeld, maar let op dat u geen fouten maakt zodat er teveel stroom op de ontvanger komt of dat er kortsluiting ontstaat! Zonde van de 17.50 Euro!
Op de HCC dagen in [meer]
Toegevoegd op: 2010-10-12 16:40:20
Gemaakt op: 2010-10-08 20:57:14
|
|
|
|
|
Zender ingebouwd in kleine behuizing
Een doosje van 85 x 55 x 30 MM daarin zit het kleine zender printje van 2 kanalen. De zender stuurd 4 relay's aan waarvan er 2 een diode in serie met de voeding hebben.
Daardoor en de vooruit en achteru [meer]
Toegevoegd op: 2010-10-16 14:01:05
Gemaakt op: 2010-10-16 13:12:51
|
|
|

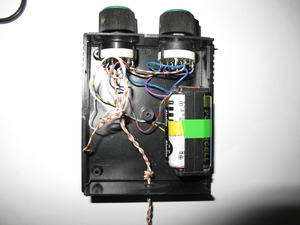

Hoe alles is ingebouwd
Het zender printje is op plaatje geschroefd en ingeschoven tussen de ribbels in het doosje.
Op de ribbels een plaatje baantjes printplaat en groter drukknoppen erop gemonteerd. Toevallig zitten de drukknoppen [meer]
Toegevoegd op: 2010-10-16 14:01:07
Gemaakt op: 2010-10-16 13:14:46
|
|
|
|
|

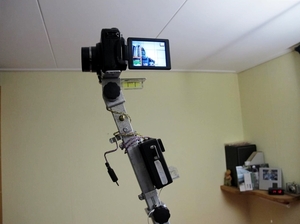

Zender en ontvanger gemonteerd op statief.
Het statief kan ook op de 3 poot worden geplaatst. De Zender kan dan van het statief los gekoppeld worden.
Toegevoegd op: 2010-10-23 10:00:03
Gemaakt op: 2010-10-22 15:08:15
|
|
|
Op kanaal 2 is een veiligheids fietslicht aangesloten
U kent ze wel de vervangers voor voor en achterlicht. Ze bevatten 3 ledjes welke alle 3 knnnen branden maar ook als looplichtjes.
In het doosje zit op kanaal 2 een relay aangesloten welke weer de 3 functies van de [meer]
Toegevoegd op: 2010-10-23 10:00:09
Gemaakt op: 2010-10-22 15:08:40
|
|
|
|
|

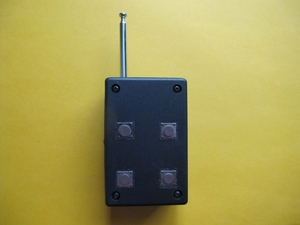

Het kastje met de 4 drukknopjes
Hier hebben de 2 bovenste knopjes de functie van foto's maken. De onderste 2 drukknoppen zijn voor 3 ledjes te laten branden...
Natuurlijk zijn de ledjes voor de aardigheid op de HCC Beurs. Als de ontvanger [meer]
Toegevoegd op: 2010-10-23 10:00:26
Gemaakt op: 2010-10-22 15:08:57
|
|
|
Ontvanger met 3 van de 4 kanalen
Als men meer relay's aansluit ken men per kanaal (vooruit achteruit en links rechts) 4 relay's aansturen.
[meer]
Toegevoegd op: 2010-11-07 18:38:07
Gemaakt op: 2010-10-31 18:14:14
|
|
|
|
|
Aansturen van een fiets licht
Fiets lichtjes hebben vaak 3 ledjes welke alle 3 kunnen branden, of bij volgende indruk van het knopje alle 3 knipperen en bij volgende druk een looplicht. Nogmaals drukken dan is alles uit.
Op het printje men de ledjes [meer]
Toegevoegd op: 2010-11-07 18:38:08
Gemaakt op: 2010-11-01 13:09:02
|
|
|
Transport van statieven.
Onlangs stond ik op de HCC beurs Digitale fotografie....welke op 5 en 6 November 2010 is gehouden.
Om Statieven op te bergen gebruik ik de stevige PVC afvoer buizen van 100 MM. Daarop zijn passende deksels vast gezet [meer]
Toegevoegd op: 2010-11-07 18:38:21
Gemaakt op: 2010-11-03 11:59:50
|
|
|
|
|
Deksel vergrendeling op statieven koker
Vanaf binnenzijde Koker is er een M3 schroef vastgezet in een messing busje waar M3 schroefdraad is ingetapt.
In de deksel een bajonet gedeelte gemaakt. Handig is de handgreep om de koker op te tillen, maar ook om [meer]
Toegevoegd op: 2010-11-19 21:53:54
Gemaakt op: 2010-11-08 17:24:09
|
|
|
Met de bus naar de Jaarbeurs en HCC Dagen 2010
Leuk waren de HCC dagen op 5 en 6 November 2010.....Hier de foto in de bus van lijn 1 Hoograven naar halte Jaarbeurs plein.
Zie het verslag en de foto's:
[meer]
Toegevoegd op: 2010-11-19 22:10:41
Gemaakt op: 2010-11-04 13:04:01
|
|
|
|
|
Fotobord zijpanelen met foto's op 5 meter hoogte
Sinds het begin van de Bouw van De Liburna....een Romeinse Patrouille boot, zijn er veel foto's gemaakt. De bouw van de boot gebeurd in een open ronde nissen overdekking.
Om de boot goed te laten zien zijn e [meer]
Toegevoegd op: 2010-11-24 11:50:35
Gemaakt op: 2010-09-07 14:58:31
|
|
|
Zoom Beurs 2010.....zie de foto's
Op 27 en 28 November 2010 vonden de Zoom Digitale Fotografie dagen plaats met vele stands en lezingen.
Foto: Van diverse dames kon men foto's maken welk [meer]
Toegevoegd op: 2010-11-29 11:49:45
Gemaakt op: 2010-11-28 12:01:23
|
|
|
|
|
Hulpmiddel om zenders onder op het statief te klikken
Met behulp van gedeelten van een fiets spaak zijn klemmen gemaakt welke in een gaatje in de behuizing vallen.
Gereedschap klemmen (welke voor veel toepassingen zi [meer]
Toegevoegd op: 2010-12-03 18:06:06
Gemaakt op: 2010-12-03 19:00:27
|
|
|
Fiets verlichting in de flitsschoen
De Huidige fiets verlichtingen met 3 ledjes geven goed licht. Handig dus om het voorlicht te gebruiken.
Er zijn passende onderdelen van plexiglas gemaakt welke [meer]
Toegevoegd op: 2010-12-06 13:05:47
Gemaakt op: 2010-12-06 12:07:22
|
|
|
|
|
Hier de 2 ontvangers.
Een ontvanger met wit licht en de optie aan uit....en de andere ontvanger heeft rode ledjes, en bij elke druk op het knopje: - knipperen van de 3 ledjes - looplicht - en alle 3 ledjes aan.
Toegevoegd op: 2010-12-06 13:05:48
Gemaakt op: 2010-12-04 19:48:41
|
|
|
Hulpje om de zender op het statief te klikken
In de Zenders zit boven en onder een gaatje waar de omgebogen fietsspaak gedeelten in vallen.
In de gereedschap klemmen zijn Messing busjes gesoldeerd voor de spaak geleiding. Op het Alu [meer]
Toegevoegd op: 2010-12-06 13:06:10
Gemaakt op: 2010-12-04 12:09:23
|
|
|
|
|
Controle voor zender aan of uit met een ledje
De ontvanger werkt op een 9 volt batterij. Maar een led moet een weerstand in serie hebben van minimaal ongeveer 820 Ohm.
Op de afbeelding ziet u de knopjes foto maken en licht aan/uit [meer]
Toegevoegd op: 2010-12-06 13:06:11
Gemaakt op: 2010-12-04 09:23:00
|
|
|
Onderdeel voor in de flitsschoen of led verlichting.
Hier ziet u van Plexiglas gemaakte schuifjes voor in de flits schoen van een Camera.
Na goed meten van de ruimte kan men een blokje van 5mm plexiglas maken of ander materiaal. De gedeelten welke schuiven in de fli [meer]
Toegevoegd op: 2010-12-07 13:26:59
Gemaakt op: 2010-12-07 14:23:34
|
|
|
|
|
Montage witte fiets verlichting
Het voetje voor in de flitsschoen op de Camera
Toegevoegd op: 2010-12-07 17:56:25
Gemaakt op: 2010-12-07 14:47:43
|
|
|
Montage witte fiets verlichting 2
Het aluminium hoekprofiel gedeelte is schuifbaar gemaakt.
Toegevoegd op: 2010-12-07 17:56:27
Gemaakt op: 2010-12-07 14:48:33
|
|
|
|
|

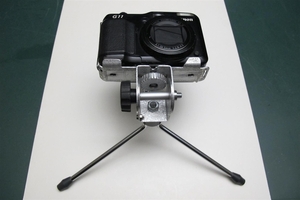

Tuimel onderdeel gebruiken
De eenvoudige 3 pootjes tafel statiefjes zijn voor zware Camera's ongeschikt. Als men van het statief de pootjes verwijderd blijft er 4 mm schroefdraad beschikbaar voor een wat lang [meer]
Toegevoegd op: 2010-12-13 18:40:54
Gemaakt op: 2010-12-12 12:53:37
|
|
|
U Profiel op het statief.
Als alles goed passend ia kan het U profiel worden vastgezet met een 1/4 Inch moer. Een klein ringsleuteltje voor 10 en 12 mm moeren is handig. Zelf heb ik het 12 mm gedeelte van de sleutel in de hoogte wat afgeslepen to [meer]
Toegevoegd op: 2010-12-13 18:40:56
Gemaakt op: 2010-12-12 12:56:23
|
|
|
|
|
Zender printje meet 20x30 MM
Zender behuizing open gemaakt, De rode en zwarte draad op printje gaat naar de voeding 9 Volt Batterij. De Grijze en Oranje draad zijn kanaal 1...dat was voor vooruit rijden en achteruit. Op onderzijde printje zit [meer]
Toegevoegd op: 2010-12-15 21:21:48
Gemaakt op: 2010-12-08 11:11:12
|
|
|

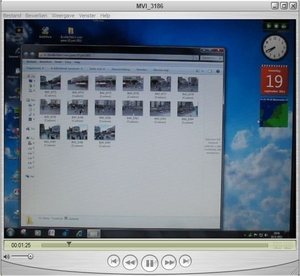

Fotograferen op Hoogte Uitleg.
Er zijn 3 filmpjes gemaakt over draadloos fotograferen en Statieven gebruik.
[meer]
Toegevoegd op: 2010-12-16 14:13:29
Gemaakt op: 2010-12-16 14:13:29
|
|
|
|
|
Een hand statiefje met afstand bediening 2
Hier ziet u een variant van het een hand statief waarbij een vierkante Aluminium buis is gebruikt van 15x15 mm en 150 mm lang. In de buis is een passend [meer]
Toegevoegd op: 2011-01-07 17:44:54
Gemaakt op: 2011-01-07 18:05:20
|
|
|
Een hand statiefje met afstand bediening 1
Er zijn mensen die maar 1 hand kunnen gebruiken. Voor hen is een Camera met afstand bediening handig....maar ook vo [meer]
Toegevoegd op: 2011-01-07 17:44:55
Gemaakt op: 2011-01-07 18:05:44
|
|
|
|
|
Variant handstatief voor zwaardere Camera
Het handstatief bestaat uit een Aluminium buis van 28 mm doorsnede en 150mm lengte, het onderdeel komt uit een defect rolgordijn.
Een onderdeel wat eerst in de buis zat is nu gebruikt om de Camera bout vast te zetten... [meer]
Toegevoegd op: 2011-01-12 18:49:13
Gemaakt op: 2011-01-12 19:28:03
|
|
|
Als demo is hier een Canon EOS 500 gebruikt
De EOS is een oude analoge spiegelreflex, maar favoriet is nu de Canon G11 met draaibaar display en natuurlijk afstand bediening. Daarom ziet er op elke statief een knopje omdat er steeds meer Camera [meer]
Toegevoegd op: 2011-01-12 18:49:14
Gemaakt op: 2011-01-12 19:29:33
|
|
|
|
|
De bol meet 46MM doorsnede
Op een strak passend ronde stok is de Bol gemonteerd, een houtschroef loopt door een geboord gat van de dikte van de schroef ( 4MM ) , in de ronde klos is een 3MM gat geboord waar de schroef bij indraaien strak in past.
[meer]
Toegevoegd op: 2011-01-12 18:49:24
Gemaakt op: 2011-01-12 19:40:00
|
|
|
Camera draai mechaniek op eenbeen kogel
Hier ziet u een tuimelaar op den eenbeen statief kogel gemonteerd. Op de tuimelaar zit weer een vierkant gemonteerd om ruimte te geven voor een stuk aluminium van 36x20 MM
Toegevoegd op: 2011-01-19 13:37:33
Gemaakt op: 2011-01-19 13:14:50
|
|
|
|
|
Camera draai mechaniek op eenbeen kogel 2
Toegevoegd op: 2011-01-19 13:37:34
Gemaakt op: 2011-01-19 13:15:07
|
|
|
Het gemonteerde U profiel van 50x20 MM
Op het U profiel is de Camera gemonteerd en in de flitsschoen is de ontvanger gemonteerd.
Toegevoegd op: 2011-01-19 13:37:55
Gemaakt op: 2011-01-19 13:15:48
|
|
|
|
|
IMG_2826
Motor met vertraging zorgt voor het draaien van een groter tandwiel. Helaas worden de mechanische geluiden door de Camera opgepikt, maar bij bewerken van het filmpje kan het geluid worden verwijderd. Op op verschillende s [meer]
Toegevoegd op: 2011-01-19 13:37:56
Gemaakt op: 2011-01-19 13:16:53
|
|
|
Eenvoudige Camera ronddraai.
Zie het filmpje:
Eenvoudige Camera ronddraai
[meer]
Toegevoegd op: 2011-01-20 22:35:52
Gemaakt op: 2011-01-20 22:33:07
|
|
|
|
|

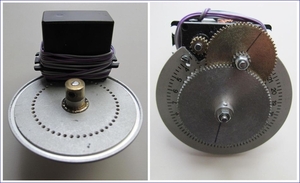

Aansturing groter tandwiel met een Servo.
Modelbouw Servo's bezitten goed passende tandwielen omdat er geen speling mag bestaan. De toegepaste servo is open gemaakt en het stuur printjes met de terug melding potmeter zijn verwijderd omdat het motortje nu apart moet wo [meer]
Toegevoegd op: 2011-01-24 11:54:08
Gemaakt op: 2011-01-23 20:23:34
|
|
|
Het grote tandwiel vast zetten
Omdat het grote tandwiel een aparte draai as had is die verwijderd. Aan beide zijden zijn Meccano tandwielen gemonteerd om weer een goede draai as te kunnen maken. Een 4 MM as heeft een gedeelte met M4 schroefdraad en die is v [meer]
Toegevoegd op: 2011-01-24 11:54:09
Gemaakt op: 2011-01-23 20:24:56
|
|
|
|
|
Monteren van het mechaniek
De as voor het grote tandwiel is op een aluminium hoek profiel gemonteerd. Vor de servo is er een 2 armen profiel gemaakt waar de servo opgemonteerd is, rubber blokjes die standaard op servo's zitten vangen die redelijk de tri [meer]
Toegevoegd op: 2011-01-24 11:54:33
Gemaakt op: 2011-01-23 20:25:54
|
|
|
Gedeelte U profiel voor monteren van de Camera
Het mechaniek is compact gehouden. Door regelmatig de ronddraai te stoppen en dan een foto te maken, krijgt men mooi passende foto's voor een Panorama foto te maken!
22 Jnuari 2011 was er een Media d [meer]
Toegevoegd op: 2011-01-24 11:54:34
Gemaakt op: 2011-01-23 20:27:03
|
|
|
|
|

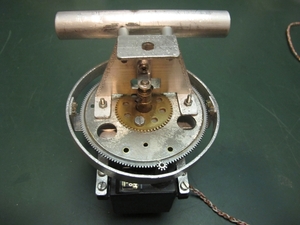

Betere tandwielen en beveiliging tandwielen
Betere stabiliteit U profiel met een beugeltje op de As.
Tandwielen beveiliging.
Toegevoegd op: 2011-01-26 20:46:10
Gemaakt op: 2011-01-26 21:38:19
|
|
|

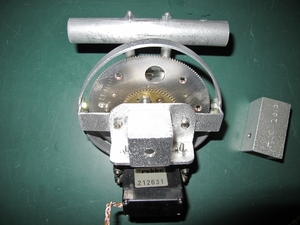

Rand beveiliging vastgezet met hoek profiel.
Op de basis plaat waar ook de draai as is gemonteerd, zit de rond gebogen strip vast.
Verder kan de voeding naar de servo worden gewisseld naar linkse of rechtse omdraai.
Foto's op hoog overzi [meer]
Toegevoegd op: 2011-01-26 20:46:11
Gemaakt op: 2011-01-26 21:38:45
|
|
|
|
|

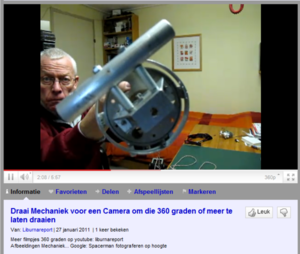

mechaniek demo youtube
Voor de echte knutselaars is het een uitdaging om een ronddraai mechaniek te maken. Zeker weten...dat men dan meer kan doen met een Fotografeer hobby!
Als u weet dat 15 jaar geleden de gebruikte tandwielen uit een [meer]
Toegevoegd op: 2011-01-27 20:55:29
Gemaakt op: 2011-01-27 20:55:29
|
|
|
Schakelen 4 snelheden en links en rechts om.
Er zijn 2 LORLIN draai schakelaars gebruikt. De schakelaars hebben 2 hoofd contacten welke elk 6 contacten kunnen kiezen. Bij schakelen wordt eerst het vorige contact verbroken voordat een volgend schakel contact gemaakt word. [meer]
Toegevoegd op: 2011-02-01 21:38:33
Gemaakt op: 2011-02-01 12:00:18
|
|
|
|
|

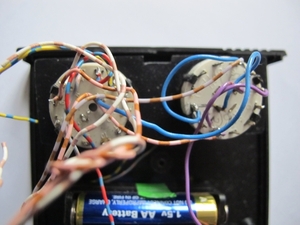

Bedradingen
Er zijn 4 batterijen in een houder, de rechtse schakelaar schakeld de voeding links en rechts om zodat het draai mechaniek links en rechtsom kan draaien.
De plus voeding gaat via de links en rechts schakelaar naar [meer]
Toegevoegd op: 2011-02-01 21:38:34
Gemaakt op: 2011-02-01 12:01:21
|
|
|
Voorbeeld Hand statief met afstand bediening 1
Een hand statief kan handig zijn voor iedereen. Speciaal als men maar 1 hand kan gebruiken.
In b.v een gedeelte bezemsteel kan men een gedeeelte van een bout met Camera schroefdraad monteren, als er dan een gat voor een [meer]
Toegevoegd op: 2011-02-02 21:50:28
Gemaakt op: 2011-01-04 18:16:33
|
|
|
|
|
Voorbeeld Hand statief met afstand bediening 2
Toegevoegd op: 2011-02-02 21:50:29
Gemaakt op: 2011-01-07 18:05:20
|
|
|
Voorbeeld Hand statief met afstand bediening 3
Toegevoegd op: 2011-02-02 21:50:50
Gemaakt op: 2011-01-07 18:05:44
|
|
|
|
|
Voorbeeld Hand statief met afstand bediening 4
Toegevoegd op: 2011-02-02 21:50:51
Gemaakt op: 2011-01-11 22:46:09
|
|
|
Voorbeeld Hand statief met afstand bediening 5
Toegevoegd op: 2011-02-02 21:51:09
Gemaakt op: 2011-01-12 19:28:03
|
|
|
|
|
Voorbeeld Hand statief met afstand bediening 6
Toegevoegd op: 2011-02-02 21:51:10
Gemaakt op: 2011-01-12 19:29:33
|
|
|
Voorbeeld Hand statief met afstand bediening 7
Toegevoegd op: 2011-02-02 21:51:22
Gemaakt op: 2011-01-12 19:40:00
|
|
|
|
|
Hulpstuk voor fixteren waterpasjes 1
Goedkope waterpasjes kan men vinden bij Doe het zelf supermarkten. De hier afgebeelde waterpasjes kosten 65 Eurocent per stuk.
Om de water [meer]
Toegevoegd op: 2011-02-03 11:06:17
Gemaakt op: 2011-02-03 11:59:22
|
|
|
Hulpstuk voor fixteren waterpasjes 2
Zie de vorige Afbeelding <
Toegevoegd op: 2011-02-03 11:06:18
Gemaakt op: 2011-02-03 12:00:48
|
|
|
|
|
Hulpstuk voor fixteren waterpasjes 3
Zie de vorige 2 Afbeeldingen <
Toegevoegd op: 2011-02-03 11:06:32
Gemaakt op: 2011-02-03 12:01:38
|
|
|
Opbouwen 3 been statief met eenbeen er op.
Om filmpjes te maken die 360 graden meer laten zien..... is er een Mechaniek gemaakt welke in de ze rubriek is te zien.
In de polder waar ik veel foto's maak staat er een Vogelkijkhuisje. Daar kan men even rustig [meer]
Toegevoegd op: 2011-02-03 11:17:44
Gemaakt op: 2011-02-02 15:13:12
|
|
|
|
|

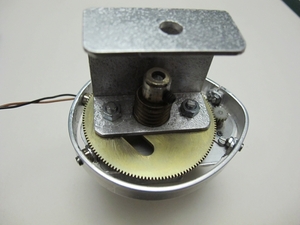

Compact Camera Draai mechaniek 1
Hier is een tandwiel gebruikt van 55 mm doorsnede en een klein tandwiel van 7 mm. Het motortje van 15 mm doorsnede komt uit een defecte video Camera en heeft een tandwiel vertraging, zodat bij [meer]
Toegevoegd op: 2011-02-05 21:04:18
Gemaakt op: 2011-02-05 21:58:34
|
|
|

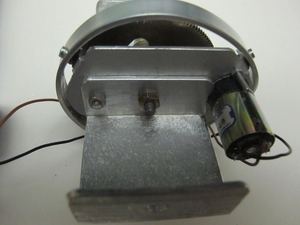

Compact Camera Draai mechaniek 2
Een klein Gril motortje behuizing is gebruikt waar een dikke 1.5 volt batterij nu weer zit.
Een LORLIN draaischakelaar met 2 x 6 standen is gebruikt om de motor van het Mechaniek linksom > UIT > rechtsom te [meer]
Toegevoegd op: 2011-02-05 21:04:20
Gemaakt op: 2011-02-05 21:59:36
|
|
|
|
|
Compact Camera Draai mechaniek 3
Er zijn 2 U profielen gebruikt van 45 mm hoog en 45 mm lang met 2 zijkanten van 20 mm. Hier kunt u ook het vertragings bakje zien.
Toegevoegd op: 2011-02-05 21:04:42
Gemaakt op: 2011-02-05 21:59:58
|
|
|
Compact Camera Draai mechaniek 4
Een Meccano wormwiel rondsel is in het koperen tandwiel gesoldeerd. Als bescherming van de tandwielen is hier ook een Aluminium strip gebruikt van 10x1.5 mm. Hetzelfde als het vorige mechaniek. [meer]
Toegevoegd op: 2011-02-05 21:04:43
Gemaakt op: 2011-02-05 22:00:49
|
|
|
|
|
Waterpasje kortbij de Camera
Door diverse opstelling mogelijkheden kan het voorkomen dat de Camera op het draai mechaniek afwijkt van de waterpas op het eenbeen statief op het 3 poot statief.
Dat een Camera naar voren of naar achteren licht overhel [meer]
Toegevoegd op: 2011-02-15 14:20:58
Gemaakt op: 2011-02-15 15:03:13
|
|
|
Waterpasje kortbij de Camera inzoom
Als de bovenkant van een 3 been statief perfect waterpas staat, wil dat niet zeggen dat de Camera ook waterpas staat.
Door de hendel op het eenbeen statief volgens de stand van de 3 poten te controleren op 90 graden sta [meer]
Toegevoegd op: 2011-02-15 14:21:00
Gemaakt op: 2011-02-15 15:04:21
|
|
|
|
|
Controle waterpasje met een professionele.
De beste manier om te controleren is gebruik te maken van een goede Timmerman waterpas.....!
Eerst het lange waterpas goed op hoogte brengen en dan zoals op de afbeelding het plateau waar de Camera op komt onder h [meer]
Toegevoegd op: 2011-02-15 16:38:58
Gemaakt op: 2011-02-15 17:23:32
|
|
|

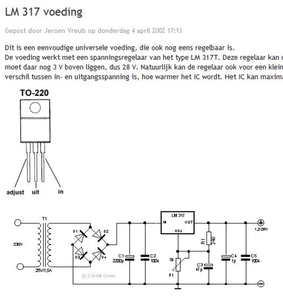

Regelen aandrijf motortje en Schema LM 317
Alle 3 gemaakte draaimechanieken werken de motortjes vanaf 1.5 volt, men kan ook een Diode in serie met de voeding opnemen, dan verminderd men 0.6 volt.
2 Mechanieken werken op een modelbouw servo [meer]
Toegevoegd op: 2011-02-27 13:15:59
Gemaakt op: 2011-02-27 09:51:15
|
|
|
|
|
Mechaniek 3 Compacter
Hier is weer een servo van de modelvliegerij gebruikt.
Toegevoegd op: 2011-03-09 15:30:23
Gemaakt op: 2011-03-09 14:47:05
|
|
|
U Profielen zijn handig.
Toegevoegd op: 2011-03-09 15:30:24
Gemaakt op: 2011-03-09 14:47:45
|
|
|
|
|
Goed pasende tandwielen.
Toegevoegd op: 2011-03-09 15:30:45
Gemaakt op: 2011-03-09 14:48:14
|
|
|
Dubbele lagering van de as.
Inplaats dat alles rondom de as draait, is hier alles op de as gemonteerd. Omdat de as niet omhoog mag gaan, is hier een messing bus gebruikt met een mini inbusboutje.
Toegevoegd op: 2011-03-09 15:30:46
Gemaakt op: 2011-03-09 14:48:31
|
|
|
|
|
Andere montage van de ontvanger
Om de ontvanger makkelijker te kunnen monteren worden er geen gereedschaps klemmen meer gebruikt. Standaard zit nu alles op de draai mechanieken, daarvoor zijn er sleutel gaten gemaakt, en zitten er op de ontvangers M3 bou [meer]
Toegevoegd op: 2011-03-09 15:31:08
Gemaakt op: 2011-03-09 14:49:10
|
|
|
Vergendel hendel
Toegevoegd op: 2011-03-09 15:31:09
Gemaakt op: 2011-03-09 14:52:04
|
|
|
|
|
De waterpas bel.
Bovenaanzicht....waar de Camera op wordt gemonteerd. Een kort gedeelte van de bout zonder kop wordt in de camera gedraait. dan wordt de camera op het kleine U profiel gemonteerd en alles met een moer vastgezet.[meer]
Toegevoegd op: 2011-03-09 15:31:29
Gemaakt op: 2011-03-09 14:52:43
|
|
|
Kabels en Antenne
Hier ziet u de ontvanger met kabeltje voor naar de Camera, en het kabeltje vanaf de servo die naar onderen loopt naar de batterijen. De antenne wappert rondom het draai mechaniek.
Toegevoegd op: 2011-03-09 15:31:30
Gemaakt op: 2011-03-09 14:53:45
|
|
|
|
|

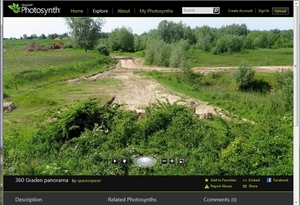

Kronenburgerpark Nijmegen 360 Graden filmpjes
Kronenburgerpark Nijmegen 360 Graden filmpjes
25 Maart 2010 Rondje Nijmegen en filmpjes en foto's maken. Zie in de rubriek hier onder de Fimpjes en Foto's in het Album. [meer]
Toegevoegd op: 2011-03-27 09:32:08
Gemaakt op: 2011-03-25 14:42:34
|
|
|
Spiegeltje kijkt naar Draaimechaniek
Als de Camera op het mechaniek is gemonteerd, kan er in het gedraaide display wat naar onder is gedraaid worden gekeken.
[meer]
Toegevoegd op: 2011-03-30 11:56:55
Gemaakt op: 2011-03-27 20:35:46
|
|
|
|
|
Ledje in de ontvanger voor controle.
Zoals al in deze rubriek staat....is er een relay gebruikt om een filmpje maken te starten of een foto te maken.
[meer]
Toegevoegd op: 2011-03-30 11:56:56
Gemaakt op: 2011-03-27 20:37:17
|
|
|
Statief stabiliseren met staaldraden
2 buizen van 2 meter op een driepoot statief gemonteerd geven een hoogte voor een Camera op ruim 3 meter.
Bij winderig weer geeft deze opstelling lichte bewegingen van de Camera wat niet wenselijk is. Door echter [meer]
Toegevoegd op: 2011-04-05 12:11:24
Gemaakt op: 2011-04-05 11:49:29
|
|
|
|
|
Demo opstelling met analoge Canon EOS
Boven in de 2e buis zit een draadeind voor de Camera gemonteerd. Daarop is een aluminium plaat met 3 omgebogen gedeelte met een 4mm gat voor de staal kabels. Het draadeind is lang genoeg om het [meer]
Toegevoegd op: 2011-04-05 12:11:25
Gemaakt op: 2011-04-05 11:49:50
|
|
|
De gemonteerde tui draden
Met verbinders welke bij een doe het zelf zaak tekoop zijn, zitten de staaldraden vast met ook een haak voor normaal een overgordijn.
Toegevoegd op: 2011-04-05 12:11:32
Gemaakt op: 2011-04-05 11:51:06
|
|
|
|
|
Hulsje voor uitstekende staaldraad
Hier zijn de gemonteerde staaldraden goed te zien.
Toegevoegd op: 2011-04-05 12:11:33
Gemaakt op: 2011-04-05 11:51:25
|
|
|
Totaal 3.60 meter is de opstelling
De tui draden zijn gemonteerd op de onderste klem van het driebeen statief. Zo kunnen de onderste statief poten nog op hoogte waterpas van de verticale opstelling. Strak zetten van de staalkabels gebeurd door omhoog d [meer]
Toegevoegd op: 2011-04-05 12:11:39
Gemaakt op: 2011-04-05 11:53:15
|
|
|
|
|
De drie staaldraden.
Belangrijk is eerst een draad op de goede lengte te maken. Gebruik dan een opstelling waar de lengte van de eeste kabel wordt gefixeerd en waar de andere kabels op dezelfde lengte worden gemaakt.
Toegevoegd op: 2011-04-05 12:11:40
Gemaakt op: 2011-04-05 12:00:38
|
|
|
Snel monteren van de Camera
Het vierkante blokje is op het mechaniek geschroefd en een 15mm draadeind gedeelte voor Camera's.
Boven in het blokje is een sleuf gemaakt. In de Camera wordt eerst een draadeind van 15 of 18 mm gedraait en [meer]
Toegevoegd op: 2011-04-05 12:11:45
Gemaakt op: 2011-04-05 12:01:49
|
|
|
|
|
Op de klem is een beugel gemaakt
In de klem waar de onderste poot met vastgezet wordt, is een 4mm gat geboord. Van messing draad zijn beugeltjes gemaakt met omgebogen gedeelten welk in het geboorde gat passen. Met een tang is de beugel vast geknepen. [meer]
Toegevoegd op: 2011-04-05 12:11:46
Gemaakt op: 2011-04-05 12:04:16
|
|
|
Panorama maken met Programma van Arcsoft
Een aantal foto's aan elkaar knopen.....is leuk om te maken!
Met het draai mechaniek en de Camera Canon G11 er op, zijn de 2 afbeeldingen gemaakt. Ongeveer elke 20 tot 25 graden in het mechaniek gestopt en dr [meer]
Toegevoegd op: 2011-05-09 09:52:38
Gemaakt op: 2011-05-09 09:46:41
|
|
|
|
|
Optie 1 meter korter maken
De totale lengte van de opstelling is 1.20 meter Driebeen statief met daarop 2 buizen van 1 meter. Niet altijd is het nodig om op 3.20 meter hoogte te filmen of foto's te maken met de Camera op het Draaimechaniek. [meer]
Toegevoegd op: 2011-05-17 18:18:28
Gemaakt op: 2011-05-17 17:55:18
|
|
|
Hier ziet u de lus om anders in te haken
Het klemmetje waar de haak aan vast zit, komt van de doe het zelf winkel. Het onderdeel bestaat uit een omgebogen gedeelte met daaraan een vaste schroefdraad, er is een hulpklem plaatje bij wat past in de vorm van het omgeboge [meer]
Toegevoegd op: 2011-05-17 18:18:29
Gemaakt op: 2011-05-17 17:56:24
|
|
|
|
|
Overtollige staaldraad tijdelijk ophangen.
Omdat het einde van de kabel niet gebruikt wordt maar de gemaakte lus, worden die draden opgehangen aan een haakje welk vastzit aan een rubberen ring.
Toegevoegd op: 2011-05-17 18:18:37
Gemaakt op: 2011-05-17 17:57:47
|
|
|
De lus ingehaakt
Hier ziet u nog net een gedeelte van het onderdeel van een fiets ketting waar de haak ingelust is.
Toegevoegd op: 2011-05-17 18:18:37
Gemaakt op: 2011-05-17 17:58:33
|
|
|
|
|
Waterpasje is nodig en kan draaien
Op de Aluminium buis, een halve meter hoger dan het driebeen statief zit het waterpasje. De onderste poten van het driebeen statief zijn vrij in en uit schuifbaar. Zo kan eerst het waterpasje recht in de richting van de 2 bene [meer]
Toegevoegd op: 2011-05-17 18:18:43
Gemaakt op: 2011-05-17 18:00:05
|
|
|
Klem om de draagriem vast te zetten.
Om de opstelling in ingeschoven stand over een schouder te kunnen hangen zit er een riem met een haakje om het draadeind van de moer, en aan de anderekant van de riem zie een haakje wat onderaan de kolom (onderdeel) van het st [meer]
Toegevoegd op: 2011-05-17 18:18:43
Gemaakt op: 2011-05-17 18:00:32
|
|
|
|
|
Mechaniek 2 op zijn kop gemonteerd
19 Mei 2011

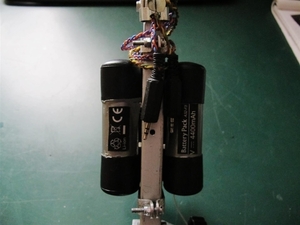

Hiet ziet u alles werkend op het draai gedeelte. De stroom voor het motortje komt uit de ontvanger, en die is 5 volt. Met het knopje rechts boven op de zender draait het mechaniek links om......de stuu [meer]
Toegevoegd op: 2011-05-19 13:52:48
Gemaakt op: 2011-05-19 13:47:13
|
|
|
Pieper als controle starten film, of foto maken.
Mijn Canon Camera G11 gaat als er niets draait na een minuut in een soort slaapstand.
Een ledje is moeilijk te zien, daarom is er een pieper aangesloten op het relay wat de camera afstand bediening draadloos [meer]
Toegevoegd op: 2011-05-19 21:56:52
Gemaakt op: 2011-05-19 16:26:38
|
|
|
|
|
Switch Vollybal tournooi foto's en filmpjes
Op 28 en 29 Mei 2011was het druk op de Sportvelden in Millingen aan de Rijn.
Hier een van de foto's welke gemaakt zijn met de Camera op het eenbeen statief. Afstand bedien kabeltjes naar [meer]
Toegevoegd op: 2011-05-30 13:27:53
Gemaakt op: 2011-05-28 11:42:22
|
|
|
Ronddraai in de Sint Stevenskerk
Ronddraai in de Sint Stevenskerk te Nijmegen is een onderdeel uit een stadswandeling

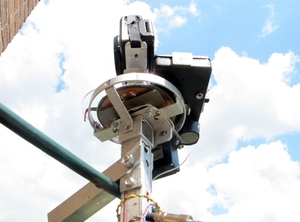

Camera op het draaimechaniek met de staaldraden om te tuien....zie de foto in de rubriek. Later dit jaar 20 [meer]
Toegevoegd op: 2011-05-30 13:27:54
Gemaakt op: 2011-05-30 13:24:12
|
|
|
|
|
Glas kunstenaars Centrum Nijmegen
Deze olifant staat op ruim 3 meter hoogte, gebruik gemaakt van het dubbele statief en draadloos de foto gemaakt.
De foto komt uit deze rubriek:
[meer]
Toegevoegd op: 2011-06-06 11:10:14
Gemaakt op: 2011-06-04 12:03:12
|
|
|
IMG_8010 (Large)
Vogelnestjes wand in de beneden stad van Nijmegen. Onderdeel van de stadswandeling.
< [meer]
Toegevoegd op: 2011-06-06 11:10:16
Gemaakt op: 2011-06-04 13:10:52
|
|
|
|
|
Defecte Camera draad repareren
Het komt vaak voor dat de draad waarmee men de camera vastzet op een statief beschadigd raakt.
Repareren kost vaak veel geld, maar met een beetje knutselwerk kan men weer draad i [meer]
Toegevoegd op: 2011-06-13 09:35:43
Gemaakt op: 2011-06-12 22:37:12
|
|
|
Bout in Aluminium buis en geslepen moer
Hier ziet u een Aluminium pijpje van 8 mm doorsnede waar met een 6mm boortje het pijpje is opgeboord.
De bout met Camera draad is in het pijpje gedraaid en de moer was strak tegen het pijpje gedraad. Door de [meer]
Toegevoegd op: 2011-06-14 21:12:26
Gemaakt op: 2011-06-14 21:08:04
|
|
|
|
|
Vergelijk deze foto met statief in de hoogte....
Vergelijk deze foto met statief in de hoogte.... met volgende foto op ooghoogte.
Toegevoegd op: 2011-06-15 19:07:39
Gemaakt op: 2011-06-14 17:56:48
|
|
|
Foto op kijkhoogte....
Gebruik dus het Eenbeen statief op uw vakantie.....en mogelijk de afstand bedien aansluiting.
Toegevoegd op: 2011-06-15 19:07:41
Gemaakt op: 2011-06-14 17:56:59
|
|
|
|
|
Messing bus in Aluminium plaat geperst - 1
Als men geen draadsnijden tap heeft, kan het handig zijn om een moer rond te slijpen en in een geboord gat te persen.
Hier is een vierkanten messing moer afgeslepen tot 8 mm rond. De bout is in het busje gedra [meer]
Toegevoegd op: 2011-06-16 18:22:52
Gemaakt op: 2011-06-16 18:15:33
|
|
|
Messing bus in Aluminium plaat geperst - 2
Hier ziet u de bout ( Met Camera draad ) ingedraaid in de ingeperste messing bus in de aluminium plaat.
Alleen met langere pijp geschoven over het uitstekende draad gedeelte kan de bus weer in de bank [meer]
Toegevoegd op: 2011-06-16 18:22:52
Gemaakt op: 2011-06-16 18:16:36
|
|
|
|
|
Juni 2011 weekje Zwolle
Op de grote markt draaide het Mechaniek, en er was een interview over het regenachtig weer. Of de link hier onder nog werkt is nog de vraag!
http://www.nuin [meer]
Toegevoegd op: 2011-06-25 11:16:41
Gemaakt op: 2011-06-24 11:23:46
|
|
|
Afstand bediening en bediening draaien.
Draadloos.... en bediening draaien via een kabeltje naar het motortje.
Toegevoegd op: 2011-06-25 11:16:41
Gemaakt op: 2011-06-24 11:25:56
|
|
|
|
|
Camera sneller monteren
Als men meer camera's of andere onderdelen snel wil monteren zoals op een lang hoek of T profiel is een inkeping handig. Voor mijn Canon G11 heb ik zowel op het eenbeen statief en het draaimechaniek een U profiel gemonte [meer]
Toegevoegd op: 2011-07-04 21:13:38
Gemaakt op: 2011-07-04 10:45:09
|
|
|
Snel de Camera monteren 2
Hier ziet u het U profiel gemonteerd op het eenbeen statief. Er zijn 2 kleine schroefjes gemonteerd om draaien van de Camera te verhinderen.
Zie de volgende afbeelding.
Toegevoegd op: 2011-07-04 21:13:40
Gemaakt op: 2011-07-04 10:46:35
|
|
|
|
|
Hulpplaatje onder de Camera.
Er is een passend plaatje gemaakt wat onder de Camera past. Boven aan de Camera zitten de ophang punten voor een riem, maar die zijn nu gebruikt voor een strookje klitteband een aan de andere kant een staaldraadje met 2 ha [meer]
Toegevoegd op: 2011-07-04 21:14:08
Gemaakt op: 2011-07-04 10:49:12
|
|
|
Camera sneller monteren 2
Op het eenbeen statief zit een kogelkop waar het U profiel op vast zit, en waar bovenop de camera weer gemonteerd wordt. Zie de kleine schroefjes waarvan de koppen in het plaatje onder de camera passen. De Camera kan er [meer]
Toegevoegd op: 2011-07-04 21:14:09
Gemaakt op: 2011-07-04 14:05:22
|
|
|
|
|
Houder op de fiets voor het eenbeen statief
Op mijn fiets zitten op schuine stang 2 bussen met schroefdraad. Uit een PVC pijp is kleiner gedeelte dan de dikte van het eenbeen statief er uit gezaagd. Aan beide uiteinden van de PVC buis zijn weer passende moffen ge [meer]
Toegevoegd op: 2011-07-05 21:23:09
Gemaakt op: 2011-07-05 18:35:33
|
|
|
Zelf een moer maken met Camera draad.
Op de afbeelding rechts ziet u een moer van een mini statief, dus de draad in de moer is van aluminium.
Door zelf een moer te maken met de diameter van de originele moer kan men busje van een zeskante mo [meer]
Toegevoegd op: 2011-07-06 16:36:45
Gemaakt op: 2011-07-06 16:34:13
|
|
|
|
|
12 Juli 2011 Kermis in Kleef ( Duitsland )
Kermis in Kleef.... wat met een Camara op statief van 1.55 meter en 3.20 meter en hoog in de hand ....men meer kan zien!
[meer]
Toegevoegd op: 2011-07-13 22:04:42
Gemaakt op: 2011-07-13 22:02:42
|
|
|

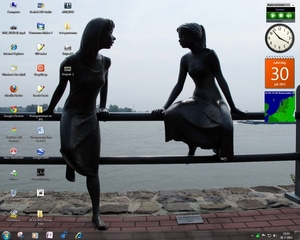

30 Juni 2011 Scherm en Video over Panorama maken
Hoe komen de smalle panorama foto strippen in mijn rubrieken, en hoe kan men werken met Panorama Maker 5.....!
[meer]
Toegevoegd op: 2011-07-30 16:04:56
Gemaakt op: 2011-07-30 16:04:56
|
|
|
|
|
Driebeen statief en het eenbeen statief
Toegevoegd op: 2011-07-30 16:13:13
Gemaakt op: 2011-07-30 10:43:57
|
|
|
Panorama met 4 A4 foto's aan elkaar geplakt
Toegevoegd op: 2011-07-30 16:13:18
Gemaakt op: 2011-07-30 10:46:09
|
|
|
|
|
Snelkoppeling voor de Camera
Een hulp U profiel is op het eenbeen statief gemonteerd. Er is een uitsparing gemaakt voor het gedeelte van een bout met Camera draad, deze is vast gemonteerd in de Camera.
Het draad gedeelte word in de gemaakte sle [meer]
Toegevoegd op: 2011-08-08 19:12:45
Gemaakt op: 2011-08-08 19:04:03
|
|
|
Hulpplaat en snelkoppeling Camera
Hier ziet u de Camera gemonteerd. Omdat gemakkelijk vanaf het eenbeen statief de Camera op het draaimechaniek gemonteerd moet worden is er gekozen voor de snelkoppeling.
De plaat onder de Camera ziet vast met [meer]
Toegevoegd op: 2011-08-08 19:12:46
Gemaakt op: 2011-08-08 19:07:02
|
|
|
|
|
Eenbeen statief voor filmen op de monitor
Zo zit de Camera gemonteerd op het eenbeen statief. In 2 platen multiplex zijn sleuven gemaakt waar het statief in geschoven kan worden, door de platen strak tegen het bureau te drukken en met een lijmtang vas te zetten....zit [meer]
Toegevoegd op: 2011-08-08 19:12:53
Gemaakt op: 2011-08-08 14:34:18
|
|
|

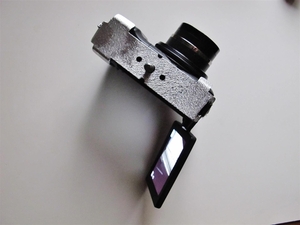

Via een spiegeltje kijken in het gedraaide display
Omdat het steeds omhoogkijken naar de Camera met het naar onder gedraaide Display is een spiegeltje een handig hulpmiddel.
Toegevoegd op: 2011-08-17 19:05:03
Gemaakt op: 2011-03-27 20:35:46
|
|
|
|
|
Led als controle Ontvanger aan....foto maken
Als met het zendertje het filmen starten of foto´s maken gegeven word, gaat het ledje branden. Maar dat ledje is niet altijd goed te zien, daarom is er ook een pieper gemonteerd. (zie de eerdere foto [meer]
Toegevoegd op: 2011-08-17 19:05:04
Gemaakt op: 2011-03-27 20:37:17
|
|
|
Steun voor de Camera op het eenbeen statief
Onlangs waren er 2 evenementen waar ik met mijn eenbeen statief steun kon vinden tegen een verkeerbord. Zo is er een beugel ontstaan welke op het eenbeen statief kan worden geklikt.
De beugel is rondom draaib [meer]
Toegevoegd op: 2011-08-22 16:36:26
Gemaakt op: 2011-08-22 13:24:37
|
|
|
|
|
Mechteld ten ham Festival 2011
Eveneens als in 2010 zijn er weer foto's en filmpjes gemaakt op 21 Augustus 2011. Daar draaide de Camera twee maal op het draaimechaniek!
Zie de recente rubriek:
[meer]
Toegevoegd op: 2011-08-22 16:44:20
Gemaakt op: 2011-08-21 14:15:21
|
|
|
Spiegelbeeld op kroonluchter in de Stevenskerk
Op 28 Augustus 2011 was er de laatste dag van het Gebroeders van Linburg festival. De foto is gemaakt met de Camera op het eenbeen statief wat in de hoogte is gehouden van een Kroonluchter.
[meer]
Toegevoegd op: 2011-08-29 21:39:33
Gemaakt op: 2011-08-28 15:05:07
|
|
|
|
|
V hulpstuk direct op het eenbeen statief
Toegevoegd op: 2011-08-31 22:50:21
Gemaakt op: 2011-08-31 22:43:51
|
|
|
Fort van Pannerden...Forten maand
Het fort van Pannerden is geopend op 3 September 2011.
Zie de foto welke met de Kamera op het eenbeen statief zijn gemaakt op een manquette van het fort.
Ook draaide het mechaniek weer zijn rondje boven [meer]
Toegevoegd op: 2011-09-05 11:52:01
Gemaakt op: 2009-09-08 11:07:41
|
|
|
|
|
50 Plus dagen 2011 Foto's op overzicht....!
Met de Kamera op het eenbeen statief heeft men meer mogelijkheden, dat is te zien in deze rubriek.
Zie de rubriek en de 4 Albums. Op de Afbeelding ziet u Album 3.
[meer]
Toegevoegd op: 2011-09-16 19:04:21
Gemaakt op: 2011-09-15 21:23:40
|
|
|
werken met panorama maker 5
Dat een draaimechaniek handig is om panorama foto's te maken zal duidelijk zijn. Doordat de foto's allemaal op dezelfde hoogte worden gemaakt is al een groot voordeel.
Er is een video film gemaakt waar eenvo [meer]
Toegevoegd op: 2011-09-20 10:36:44
Gemaakt op: 2011-09-20 10:35:00
|
|
|
|
|
Draadloos 3 demo voor de HCC dagen 2011
Voor de HCC dagen 2011 is voor 18 Euro weer een zender en ontvanger uit een eenvoudige auto in gebruik.
Toevallig werkt het zendertje op de foto ook op de andere 2 ontvangers. [meer]
Toegevoegd op: 2011-10-11 16:47:16
Gemaakt op: 2011-10-11 16:40:55
|
|
|

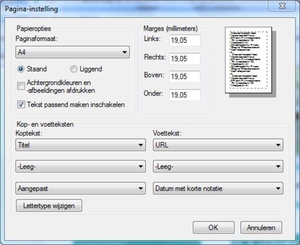

instelling printen internet
Toegevoegd op: 2011-10-13 16:33:20
Gemaakt op: 2011-10-12 09:38:41
|
|
|
|
|
Onderdelen en ontvanger
Beschrijving gebruikte onderdelen
Toegevoegd op: 2011-10-13 16:34:45
Gemaakt op: 2011-10-13 16:31:28
|
|
|

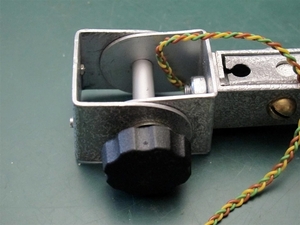

Mechaniek variant 4
Met wat passende tandwielen is er ook een draaimechaniek te maken!
Uit een oude stappen motor is de as met kleine tandwiel gemonteerd in de uitgaande as van een modelbouw servo.
Op de HCC dagen va [meer]
Toegevoegd op: 2011-10-26 13:22:41
Gemaakt op: 2011-10-26 13:19:47
|
|
|
|
|
Hcc Dagen 2011 goed verlopen!
De Hcc dagen 2011 zijn weer voorbij. Voor Panorama's maken was er veel aandacht, zo kon men 3 panorama's bekijken zoals van de markt in Zwolle ( Nederland ) maar ook bij de Waag in Nijmegen.
Voor wie kennis wil m [meer]
Toegevoegd op: 2011-11-07 09:47:39
Gemaakt op: 2011-11-07 08:18:38
|
|
|
Kogellagers uit Harddisken zijn super!
Kogellagers uit oude computer schijven zijn zeer goed om te gebruiken voor o.a draaimechanieken.
Koperen buizen van verschillende maten passen goed in elkaar. Zo passen ze ook in de draaiende gedeelten zoals op de [meer]
Toegevoegd op: 2011-11-07 20:57:36
Gemaakt op: 2011-11-05 22:15:22
|
|
|
|
|
Kogellagers uit Harddisken - 2
Hier ziet u een 4mm stalen massieve pen in een koperen buis. Kogellagers passen over een messing pijpje.
Verder ziet u 2 rondsels welke de basis waren van computer schijven met 2 - 3 of vier data schijven. In [meer]
Toegevoegd op: 2011-11-07 21:05:04
Gemaakt op: 2011-11-05 22:16:45
|
|
|

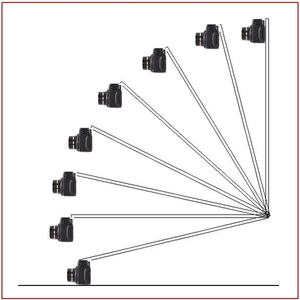

Draai richting foto's maken voor een panorama.
Er worden steeds meer foto's gemaakt, dat komt natuurlijk door de vele Digitale Kamera's. Wat doet u met al die foto's, veel mensen zetten ze hier op de Senioren.be site met de vele gratis albums.
Maar steeds [meer]
Toegevoegd op: 2011-11-08 13:18:17
Gemaakt op: 2011-10-07 11:49:44
|
|
|
|
|
De Demonstratie stand fotograferen op hoogte.
Hier ziet u op de voorgrond een panorama van de markt in Zwolle. Schuin staan er losse foto's voor een panorama, die konden naar wens worden verschoven omdat het een 360 graden panorama is.
De eerste foto pa [meer]
Toegevoegd op: 2011-11-08 13:41:50
Gemaakt op: 2011-11-04 12:52:16
|
|
|
Regeling van een servo motor via Dioden
Om de gewenste rustige draaisnelheid te kunnen regelen van een draaimechniek. kunnen dioden gebruikt worden welke in serie zijn gekoppeld. Elke diode geeft een spanningsval van ongeveer 0.6 volt.
Afhankelijk [meer]
Toegevoegd op: 2011-11-19 19:35:05
Gemaakt op: 2011-11-19 18:33:18
|
|
|
|
|
Was u ook bij de intocht van de Sint?
Was u ook bij de intocht van de Sint?
De donkere wintermaanden zijn een uitdaging om ook anders foto's te maken! Dat kan handig met de Kamera op een trapje, [meer]
Toegevoegd op: 2011-11-21 19:16:51
Gemaakt op: 2011-11-19 15:57:24
|
|
|
Kerstmarkt in het park van Kleef ( Duitsland )
De Kerstmarkt in Kleef is in de laatste week van November 2011, en op Zondag 27 is de markt bezocht.
Zoals u ziet is de foto van het podium ook op 3.20 meter hoogte gemaakt.
Natu [meer]
Toegevoegd op: 2011-11-30 19:16:32
Gemaakt op: 2011-11-26 16:03:19
|
|
|
|
|
Draai overdracht voor Kamera bediening
De Kamera op het draaimechaniek werd de bediening draadloos uitgevoerd. Om ook zonder draadloos te kunnen werken, is onder het grote tandwiel, dus het draaiend gedeelte een printplaat gemonteerd waar 2 b [meer]
Toegevoegd op: 2012-01-06 20:53:00
Gemaakt op: 2012-01-06 20:45:26
|
|
|
Interview uit PC Plus magazine deel 1
Interview uit PC Plus magazine deel 1
Naar ondergedeelte foto:
http://fotoalb [meer]
Toegevoegd op: 2012-02-24 11:19:03
Gemaakt op: 2012-02-24 11:16:02
|
|
|
|
|
|
Grootste uitprint maat van Arcsoft
Grootste uitprint maat van Panorama maak programma van Arcsoft.
Bij uitprinten van een panorama, krijgt men meerdere A4 vellen van natuurlijk foto papier. De witte randen kan men afsnijden en dan kan men aan de ac [meer]
Toegevoegd op: 2012-02-28 10:20:57
Gemaakt op: 2012-02-26 11:43:33
|
|
|
|
|
Eenbeen statief van 4 meter lang......TIP !
Voor de doe het zelver.....!
Bij de Marskramer was een raamveger van LEIFHEIT voor 20 Euro te koop compleet met een 40 Cm veger met stoffen hoes voor droog veger te koop!
Al [meer]
Toegevoegd op: 2012-03-09 21:07:29
Gemaakt op: 2012-03-09 21:00:04
|
|
|
Kamera hengelaar handig voor Horizontaal!
Hier ziet u de Kamera gemonteerd aan het 4 meter Leifheit raam schoon maker telescoop.
Door gebruik van 2 tuimelaars die kunnen bewegen kan de Kamera in alle standen tot 45 graden hangen. Natuurlijk worden nu de [meer]
Toegevoegd op: 2012-03-13 12:16:05
Gemaakt op: 2012-03-13 12:08:07
|
|
|
|
|
Speciaal foto's maken met de Kamera tuimelaar.
Speciaal foto's maken met behulp van de Kamera tuimelaar.
Op de foto ziet u onder de stekker de bevestiging van de Kamera. Met behulp van 2 tuimelaars en een hulpstuk er tussen kan de [meer]
Toegevoegd op: 2012-03-18 22:01:45
Gemaakt op: 2012-03-18 21:55:28
|
|
|
Met de Tuimelaars blijft zo de Kamera kijken!
Met de Tuimelaars blijft zo de Kamera kijken!
Voor o.a het fotograferen van objecten in gevels moet men de kamera schuin naar boven laten kijken, dan ontstaat er een schuin persp [meer]
Toegevoegd op: 2012-03-21 22:07:19
Gemaakt op: 2012-03-21 22:06:06
|
|
|
|
|
Tuimelaar 2
Eerst hing de Kamera aan een ophang punt, dat is aangepast met 2 ophang punten.
Door de moer boven de Kamera een klein stukje los te draaien kan het gedeelte waar de Kamera opgemonteerd is, gedraaid woren maar rec [meer]
Toegevoegd op: 2012-03-22 22:16:01
Gemaakt op: 2012-03-22 22:16:01
|
|
|
Monteren van de Kamera op het gaatje in het plaatje.
Of ik ga vissen is vaak de vraag! Maar als men dan de Kamera ziet schommelen kijkt men vreemd op !
Het schommel bakje is ingeschoven in een tuimelaar waar 2 kopjes van M2 boutjes het uitschuiven verhinderen a [meer]
Toegevoegd op: 2012-03-23 09:30:57
Gemaakt op: 2012-03-23 09:24:44
|
|
|
|
|
dubbele tuimelaar en plaatje voor een moer.
Omdat met een sleutel moeilijk de moer vast te houden is in het koker profiel , is er een dik Aluminium plaatje gebruikt waar de moer in is geperst.
Eerst is er een gat geboord maar een bout met Kamera in past, da [meer]
Toegevoegd op: 2012-03-31 13:49:55
Gemaakt op: 2012-03-31 15:48:24
|
|
|
Ophanging voorkant Kamera
Omdat bij de ophanging achter de Kamera de instel knoppen moeilijk te zien waren zijn de ophang punten aan de voorkant gemaakt.
Daarvoor moest de afstand tussen de ophangpunten verder uit elkaar gezet worden. Met [meer]
Toegevoegd op: 2012-04-02 18:10:02
Gemaakt op: 2012-04-02 18:08:10
|
|
|
|
|
Eenbeen statief gelijkmatig laten draaien.
Eenbeen statief gelijkmatig laten draaien.
Los uit de hand een video film maken is nooit stabiel, en ook niet op een eenbeen de Kamera ronddraaien, dat gaat altijd schokkerig.
[meer]
Toegevoegd op: 2012-04-07 22:23:58
Gemaakt op: 2012-04-07 21:12:26
|
|
|
Regendakje voor uw Kamera op de flitsschoen
Hier ziet u het regendakje van kunststof wat gemonteerd is op de flitsschoen. In een passen plaatje van printplaat is een M3 schroef met platte kop, daarvoor is de kop verzonken in het plaatje.
Een and [meer]
Toegevoegd op: 2012-04-10 11:11:44
Gemaakt op: 2012-04-10 08:43:57
|
|
|
|
|
Liburna gedoopt naar rufia Marterna.
Op 5 April in de Liburna gedoopt na ruim 2 jaar bouwen aan het Romeinse vaartuig.
Er is weer gebruik gemaakt van een lang statief zodat over de andere fotografen heen foto's en filmpjes konden worden gemaakt. [meer]
Toegevoegd op: 2012-04-10 11:21:18
Gemaakt op: 2012-04-10 11:21:18
|
|
|
Handig foto's maken op ruim 4 meter hoogte.
Op 14 April 2012 met het 4 meter statief naar Nijmegen.
zie de rubriek:
[meer]
Toegevoegd op: 2012-04-15 17:58:55
Gemaakt op: 2012-04-15 11:32:45
|
|
|
|
|
Maak Panorama's......leuk om te doen!
Doe meer met uw Kamera, maak een panorama en zet die in een lijstje en hang die aan de wand....! Filmpjes en foto's voor een panorama worden gemaakt met de Kamera op e [meer]
Toegevoegd op: 2012-05-20 18:16:43
Gemaakt op: 2012-05-20 11:15:31
|
|
|
Microsoft ICE en Photosynt - Deel 2
[meer]
Toegevoegd op: 2012-06-08 11:56:08
Gemaakt op: 2012-06-08 11:53:29
|
|
|
|
|
Foto's maken met de Kamera op een 4 meter statief
Foto's maken vanaf kijkhoogte en op grotere hoogte is een mooie afwisseling.
Onlangs was het fladderschieten door 2 verenigingen, daar zijn 4 foto's gemaakt op ruim 4 meter hoogte. Ook een serie filmpjes wel [meer]
Toegevoegd op: 2012-06-13 21:10:48
Gemaakt op: 2012-06-10 16:06:56
|
|
|
Panorama bij Waaggebouw Nijmegen.
Dit panorama is gemaakt met de Kamera op het draaimechaniek.
Eerst zijn er 13 foto's gemaakt op 3.20 meter hoogte, elke 25 graden. Daarna is de Kamera 10 graden naar achter gekanteld, zodat ook de daken in beeld k [meer]
Toegevoegd op: 2012-07-06 13:16:24
Gemaakt op: 2012-07-06 13:14:09
|
|
|
|
|
Toren te kort bij om volledige foto te maken?
U kent het wel...niet de hele toren kunnen fotograferen!
Fotografeer eerst de onderste helft en dan het boven gedeelte met het kruis en de haan!
Beide foto's open je in b.v Windows Live Photo Gallery.[meer]
Toegevoegd op: 2012-07-09 19:15:00
Gemaakt op: 2012-07-09 19:13:00
|
|
|
dubbele kamera gemonteerd op een hoek profiel
Onder de Kamera's is een 4 kananalen ontvanger gemonteerd waarvan 2 kanalen de kamera's bediend worden. Het statief is 4 meter lang zodat er ook over de tribunes heen het HD filmen met de Canon G12.... en gelijktijdig [meer]
Toegevoegd op: 2012-07-29 19:13:43
Gemaakt op: 2012-07-29 18:47:50
|
|
|
|
|
IMG_1333 (Large)
Een Aluminium koker profiel ziet u hier schuin gemonteerd op een stang waar een scherm is vastgezet. Bovenop het statief in weer het draaimechaniek gemonteerd. Zo kan er een 360 filmpje worden gemaakt maar ook 13 foto [meer]
Toegevoegd op: 2012-07-29 19:13:43
Gemaakt op: 2012-07-29 11:45:55
|
|
|
IMG_1334 (Large)
Zo kan het statief ook op een verkeersbord of richtingenbord gehangen worden !
Toegevoegd op: 2012-07-29 19:13:54
Gemaakt op: 2012-07-29 11:46:17
|
|
|
|
|
IMG_1335 (Large)
Hier de zender die verder onder de ontvanger is gemonteerd, met een kleine handeling is de zenter los te nemen en via het oranje koord om de hals te hangen.
Het kopje linksboven is voor de linkse kamera G12 knopje recht [meer]
Toegevoegd op: 2012-07-29 19:13:54
Gemaakt op: 2012-07-29 11:46:44
|
|
|
IMG_1336 (Large)
Leuk speelgoed kan men het draaimechaniek noemen! Wat betreft Panorama foto's maken....die foto's ( 13 ) worden door het gratis programma van Microsoft ICE keurig aan elkaar gemaakt. [meer]
Toegevoegd op: 2012-07-29 19:14:02
Gemaakt op: 2012-07-29 11:47:14
|
|
|
|
|
IMG_1337 (Large)
Hier ziet u de Canon G12 gemonteerd op het draaimechaniek met daar achter de ontvanger.
Onder de ontvanger zit er een pieper die even geluid maakt als het filmen gestart en gestopt word [meer]
Toegevoegd op: 2012-07-29 19:14:04
Gemaakt op: 2012-07-29 11:47:45
|
|
|
4 Meter lang statief op de Vierdaagse en Floriade
Dat met een lang statief en daarop een Kamera met overzicht foto's kan maken is begrijpelijk. Om zowel HD filmpjes te kunnen maken en gelijkertijd ook foto's zit de 4 kanalen ontvanger net onder de Kamera's Canon G 12 en G 1 [meer]
Toegevoegd op: 2012-08-08 18:55:41
Gemaakt op: 2012-08-08 18:44:19
|
|
|
|
|
Eenbeen statief van een plantenstok !
Eenbeen statief van een plantenstok !
Planten stokken bestaan in diverse lengten en dikten. Om een stalen buis zit volledig kunststof.
Op de afbeelding een platenstok [meer]
Toegevoegd op: 2012-08-31 10:51:57
Gemaakt op: 2012-08-30 21:36:43
|
|
|
8 Panorama's om te bekijken!
U kunt een Viewer downloaden en kiezen uit de 8 Panorama's om ook te downloaden.
Het panorama wat is gedownload daar klikt u muis toets rechts op en kiest voor openen met.....naar de lokatie van de viewer. [meer]
Toegevoegd op: 2012-09-22 10:08:40
Gemaakt op: 2012-09-15 21:44:13
|
|
|
|
|
29 September 2012 Floriade 2
FOTOGRAFEREN OP HOOGTE
Na bezoek aan De Floriade in Venlo op 26 Juli 2012 is op 29 September 2012 weer een bezoek gebracht.
Zie de R [meer]
Toegevoegd op: 2012-09-30 19:51:51
Gemaakt op: 2012-09-30 12:02:38
|
|
|
Filmen vanaf het Beeldscherm
Opstelling eenbeen statief wat vastgeklemd is.
Toegevoegd op: 2012-10-03 18:10:09
Gemaakt op: 2012-09-23 17:53:59
|
|
|
|
|
Panorama aan elkaar maken
Panorama wat gemaakt is in Panoramamaker 5 en uitgeprint is, kan men de foto's strak tegen elkaar maken via Cellotape aan de achterzijde.
Toegevoegd op: 2012-10-03 18:10:10
Gemaakt op: 2012-09-25 14:03:30
|
|
|
Maak zelf een 1 been statief - 1
Plaat Aluminium waar gedeelten passend om een U profiel....zijn omgebogen naar de onderkant.
In Plantenstokken is een draadeind gemonteerd en waar daarop een U profiel is demonteerd.
Toegevoegd op: 2012-10-03 18:10:16
Gemaakt op: 2012-09-30 21:24:58
|
|
|
|
|
Maak zelf een 1 been statief - 2
Overzijde plaat met omgebogen gedeelten. In het midden de moer waarop de tuimelkop is gemonteerd. Men kan ook zelf een tuimelaar maken, zie elders in de rubriek:
[meer]
Toegevoegd op: 2012-10-03 18:10:17
Gemaakt op: 2012-09-30 21:26:55
|
|
|
Driebeen statief voor 10 Euro
Hier ziet u het complete driebeen statief. 3 Poten elke in 4 delen en 150 Cm lang
Toegevoegd op: 2012-10-07 19:40:28
Gemaakt op: 2012-10-07 19:25:30
|
|
|
|
|
Driebeen statief voor 10 Euro.
Het basis gedeelte met de drie strippen welke een inkeping hebben welke over een 4 mm boutkop haken.
Toegevoegd op: 2012-10-07 19:40:29
Gemaakt op: 2012-10-07 19:27:50
|
|
|
Hulpplaat voor universele montage
Onder Canon G11 en G12 zit er een plaat van aluminium men omgebogen gedeelten. Aan de kant van de Kamera zitten er stookjes klittenband zodat de Kamera geen contact maakt met de kamera.
De gaatjes die men ziet zijn gema [meer]
Toegevoegd op: 2012-10-08 18:13:41
Gemaakt op: 2012-10-08 18:07:04
|
|
|
|
|
Hulpplaat voor universele montage
Hier ziet u een staaldraad wat inhaakt in de hulpplaat enaan de andere zijde in de bevestiging beugel voor een draagriem. Dat staaldraadje loopt langs het klepje waar de stekker aansluiting ziet voor afstand bediening. Hier [meer]
Toegevoegd op: 2012-10-08 18:13:42
Gemaakt op: 2012-10-08 18:09:46
|
|
|
Strip inhaken ( 3 strips )
Hier ziet u de strip Aluminium met een inkeep, die keep valt achter een borgmoer welke op een 4 mm vastgezetten bout is gedraaid. Met de borgmoer is de ruimte voor de strip in te stellen.
Op elke strip zit er een gereed [meer]
Toegevoegd op: 2012-10-09 11:19:42
Gemaakt op: 2012-10-07 21:21:27
|
|
|
|
|
Links de omgebogen U en rechts nog ombuigen
De kop van het 3 been statief is redelijk goedkoop te maken. Een plaat van 15 x 15 Cm en 1.5 mm dik is de basis.
Met een passer maakt men een rondje van 70 mm en deeld dan de cirkel op met de passer naar een drieh [meer]
Toegevoegd op: 2012-10-11 20:58:24
Gemaakt op: 2012-10-11 20:50:46
|
|
|
Omvouwen met een hulpmiddel U Profiel
Het hulpstuk moet exact op de 20mm uitloper worden geklemd in en bankschroef, met een stevige klos drukt men het uitgestoken gedeelte om het u profiel......en daarna ook zo het andere gedeelte.
De 4 mm gaatjes ( 7 [meer]
Toegevoegd op: 2012-10-11 20:58:24
Gemaakt op: 2012-10-11 20:53:35
|
|
|
|
|
Het draaiend gedeelte centerpunt
Met een plaatje van 1.5 mm en 20 mm breed steekt men door het omgebogen gedeelte, daarin kom een 20x20 mm u profiel van 20 mm lang. Exact op de plaats van het gaat krast men een rondje.
D [meer]
Toegevoegd op: 2012-10-11 20:58:27
Gemaakt op: 2012-10-11 20:55:40
|
|
|
Dubbele kantelaars werken als een balhoofd kop
Kantelaars zelf gemaakt van U Profielen zijn goedkoop! Hier ziet u 2 tuimelaars, waarvan de grote ( onderste ) is gemaakt van een gezaagde strook Aluminium.
De Kamera kan dan alle kanten op... ook als de dri [meer]
Toegevoegd op: 2012-10-16 19:08:36
Gemaakt op: 2012-10-16 18:24:15
|
|
|
|
|
brugge > Mooie panorama's bekijken
Mooie panorama's welke men van alle kanten kan bekijken! Maar ook met het Knipschaartje van vista en Windows 7 kan men mooie gedeelten uit stil staande panorama's knippen, zoals de afbeelding [meer]
Toegevoegd op: 2012-10-24 17:11:44
Gemaakt op: 2012-10-24 11:37:36
|
|
|
Driebeen statief met verleng poten.
Een goedkoop driebeen statief in de praktijk. Met een beetje knutselwerk heeft men voor 10 Euro een zelfgemaakt statief!
Blader terug rechts boven op de pagina.
Toegevoegd op: 2012-11-01 09:53:37
Gemaakt op: 2012-10-07 19:27:50
|
|
|
|
|
Buis gedeelte in het U Profiel - 1
Door een buis gedeelte in een U profiel te monteren heoft men in de groene plantenstok geen draadeind te monteren. Zie het draaiend gedeelte.
Met een 3 mm schroef en moertje is het [meer]
Toegevoegd op: 2012-11-01 11:54:56
Gemaakt op: 2012-11-01 12:49:36
|
|
|
Buis gedeelte in het U Profiel - 2
Het U profiel met een buis gedeelte, rechts ziet u een ingeschoven buis.
Toegevoegd op: 2012-11-01 11:54:57
Gemaakt op: 2012-11-01 12:50:04
|
|
|
|
|
Buis gedeelte voor verbinding.
Een 80 mm buis gedeelte waar de groene omhulling afgehaald is, daar is 4 mm materiaal uitgezaagd.
40 MM komt in een groene poot buis en wordt gefixeerd met enkele centerponts puntjes.
Schuur de blanke buis met fi [meer]
Toegevoegd op: 2012-11-01 11:55:00
Gemaakt op: 2012-11-01 12:50:47
|
|
|
27 Oktober 2012 HCC Verenigingsdag
Op 27 Oktober 2012 was er de HCC Verenigingsdag met veel informatie over Computer onderwerpen in het 1931 Congres gebouw in Den Bosch.
28 October 2012 was er een bezo [meer]
Toegevoegd op: 2012-11-01 12:57:35
Gemaakt op: 2012-10-27 10:37:25
|
|
|
|
|
Steviger en Compacter kop van statief
M6 draadeind in de groene tuinstokken blijkt niet er stevig te zijn, dit omdat er maar 10 mm kunststof bovenop de tuinstok zit.
Zie de vorig afbeeldingen over het driebeen statief.
Toegevoegd op: 2012-11-04 19:14:55
Gemaakt op: 2012-11-04 20:08:58
|
|
|
Het vier meter statief als een 3 been statief - 1
Door op het 4 meter statief een hulp onderdeel te monteren waar 2 benen van plantenstokken weer aangemonteerd kunnen worden kan men meer kanten uit!
Toegevoegd op: 2012-11-08 14:56:21
Gemaakt op: 2012-11-08 15:42:49
|
|
|
|
|
Het vier meter statief als een 3 been statief - 2
Onder aan 1/4 gedeelte van een plantenstok zit een schaar gemonteerd, zo kunnen de bovenste gedeelten tegen elkaar gevouwen worden dichtbij het eenbeen. De andere 6 gedeelten kunnen in een rugzak worden mee genomen. < [meer]
Toegevoegd op: 2012-11-08 14:56:22
Gemaakt op: 2012-11-08 15:44:54
|
|
|
Vouw gedeelte
Een gedeelte hoeklijn profiel zorgt ervoor dat de schaar niet naar onderen kan.
Toegevoegd op: 2012-11-08 14:56:28
Gemaakt op: 2012-11-08 15:43:41
|
|
|
|
|
Speciale klem met 2 schuine uitsteeksels.
Het is nu: 15.32 en 8-11-2012
Doordat de klem op gedeelte 2 van het vierdelige schuivend gedeelte zit, kan de hoogte aangepast worden. Dus ook de schuinte van het 4 m [meer]
Toegevoegd op: 2012-11-08 14:56:29
Gemaakt op: 2012-11-08 15:43:10
|
|
|
Panorama maken met panorama maker 5
Panorama maker 5 heeft meer uitprint opties, hier ziet u 13 foto's welke een 360 graden panorama mogelijk maakt.
Toegevoegd op: 2012-11-21 14:10:01
Gemaakt op: 2012-11-20 09:57:01
|
|
|
|
|
9 Volt batterij contact onderdeel gebruiken.
Voor de echte knutselaar komt het vaak voor dat men een apparaat heeft gemaakt waar een 9 volt batterij in zit. Uit een lege 9 volt batterij haal ik het contact plaatje met de plus en min aanslui [meer]
Toegevoegd op: 2012-11-28 16:42:47
Gemaakt op: 2012-11-28 16:30:25
|
|
|
Nieuwe tuimelaar op het 4 meter statief.
Hier ziet u de tuimelaar welke uit 2 gezaagde strips van 32 mm breed uit een aluminium plaat zijn gezaagd. De opstaande gedeelten zijn 40 mm, ze zijn zo omgebogen dat ze ove [meer]
Toegevoegd op: 2012-11-28 16:42:48
Gemaakt op: 2012-11-28 16:31:12
|
|
|
|
|
Nieuwe tuimelaar op het 4 meter statief.
Zij aanzicht met een M6 Moer. Links ziet u nog net de M2 schroefkoppen welke onderin de plaat vallen welke onder de kamera zit. Die plaat zit er speciaal omdat de Kamera op meer statieven e [meer]
Toegevoegd op: 2012-11-28 16:42:51
Gemaakt op: 2012-11-28 16:31:37
|
|
|
Vervanging van een kop op een eenbeen statief
Voor alleen het kantelen van de Kamera van voren naar achteren is de gemaakte tuimelaar handiger.
Wil men in een kerk een kerkboog fotograferen dan is de kamera gekanteld naar achtere [meer]
Toegevoegd op: 2012-12-12 19:22:41
Gemaakt op: 2012-12-12 10:38:12
|
|
|
|
|
Hulpplaatje aan eenbeen voor steun eenbeen - 1
Om het lange eenbeen statief van 4 meter steun te geven is er een kort eenbeen statief gemonteerd aan het lange statief.
Van een hoek profiel van 40x20 mm zijn gedeelten eraf gezaagd. In de omgebogen gedeelten zit een [meer]
Toegevoegd op: 2012-12-14 11:04:40
Gemaakt op: 2012-12-13 18:47:53
|
|
|
Hulpplaatje aan eenbeen voor steun eenbeen - 2
De Bevestiging.
Toegevoegd op: 2012-12-14 11:04:41
Gemaakt op: 2012-12-13 18:49:50
|
|
|
|
|
Hulpplaatje aan eenbeen voor steun eenbeen - 3
Het eenbeen statief kan uitgeschoven worden en vast gezet op de gewenste plaatselijk plaats.
Toegevoegd op: 2012-12-14 11:04:45
Gemaakt op: 2012-12-13 18:53:43
|
|
|
Hulpplaatje aan eenbeen voor steun eenbeen - 4
Het eenbeen statief kan strak tegen het 4 meter statief worden gevouwen en vast gezet. Onderaan het lange statief komt ook hetzelfde aangepaste hoek profiel. maar dan met een gat waar poot van het korte statief uitschu [meer]
Toegevoegd op: 2012-12-14 11:04:46
Gemaakt op: 2012-12-14 10:49:16
|
|
|
|
|
Blokkerende bus passend in het U profiel.
Om alleen aan een kant een vastset knop te hoeven gebruiken kan men een moer of zoals hier gebruik een bus met M6 draad aan te passen.
Van de bus is de maat dikte van de U ingezaagd en daarna de 2 kleine no [meer]
Toegevoegd op: 2012-12-15 19:44:49
Gemaakt op: 2012-12-15 18:50:02
|
|
|
16 December 2012 Kerstconcert Vivace
16 December 2012 Kerstconcert Vivace uit Millingen aan de Rijn organiseerde weer een mooi Kerstconcert samen met het Euphoniumessemble van Ons Genoegen.....Fanfare muziek vereniging.
Er zijn weer overzicht f [meer]
Toegevoegd op: 2012-12-17 11:06:29
Gemaakt op: 2012-12-16 19:10:23
|
|
|
|
|
Aluminium hulpplaat onder de Kamera?
Waarom een plaat onder de Canon G11 en G 12, en waarom steekt er een draadeind met Kamera draad onder de Kamera uit....!
De Kamera's moeten op een lang en kort statief, en ook op het draaimechaniek. Bi [meer]
Toegevoegd op: 2012-12-19 14:17:13
Gemaakt op: 2012-12-19 14:11:16
|
|
|
Ga met uw Kamera regelmatig hoger!
Ga met uw Kamera vaker op grotere hoogte! In deze rubriek kunt u genoeg zien dat men meer ziet dan op kijkhoogte! Deze foto is gemaakt met de Kamera op 2.50 meter hoogte.
Toegevoegd op: 2012-12-23 14:08:37
Gemaakt op: 2012-12-16 16:22:14
|
|
|
|
|
Een waterpasje op het lange statief - 1
Als het statief van 4 meter ingeschoven is en op de gewenste schuinte staat, dan kan de Kamera gemonteerd op de recente tuimelaar horizontaal worden gezet.
Hier ziet u het waterpasje wat op een aluminium plaatje is ge [meer]
Toegevoegd op: 2012-12-23 14:08:38
Gemaakt op: 2012-12-17 14:02:58
|
|
|
Een waterpasje op het lange statief - 2
Op de ontvanger zit ook een waterpasje, het lange statief steund op 2 poten. Door de onderlant van het lange statief naar links of rechts te bewegen kan de verticale controle worden gecontroleerd via het waterpasje op de ont [meer]
Toegevoegd op: 2012-12-23 14:08:43
Gemaakt op: 2012-12-17 14:04:58
|
|
|
|
|
Een waterpasje op het lange statief - 3
Het zijaanzicht laat de schuinte van het lange statief zien en de horizontale stand van de Kamera.
Zal de Kamera verder uitgeschoven worden dan moet het statief rechterop moeten worden ingesteld, dan moet eerst alles [meer]
Toegevoegd op: 2012-12-23 14:08:44
Gemaakt op: 2012-12-17 14:12:33
|
|
|
Schuinte van het statief en de 2 poten.
Schuinte van het statief en de 2 poten.
Toegevoegd op: 2012-12-23 14:08:48
Gemaakt op: 2012-12-17 14:14:26
|
|
|
|
|
Tuimelaar op 180 graden standen fixeren.
Wil men een tuimelaar op 180 graden fixeren, dan gebuikt men een winkelhaak en plaatst die op de platte u gedeelten.
Kras dan bij de 2 standen onder het horizontale gedeelte en zaag naast het kraslijnte met [meer]
Toegevoegd op: 2012-12-23 16:27:45
Gemaakt op: 2012-12-23 16:25:56
|
|
|
Tuimelaar op en mini driebeen statief - 1
Mini statieven hebben vaak een eenvoudige kogelkop met een lastig vastzet gedeelte.
Dit Driebeen statiefje is gebuikt voor een Microfoon die bij een UHER bandrecorder hoorde.< [meer]
Toegevoegd op: 2012-12-24 10:34:28
Gemaakt op: 2012-12-23 19:30:30
|
|
|
|
|
Tuimelaar op en mini driebeen statief - 2
In alle standen kan de tuimelaar, en goed vast geklemd met een M6 bout en ronde moerknop. De Aluminum bus zorgt ervoor dat de U gedeelten bij klemmen niet in elkaar gedrukt worden!
Toegevoegd op: 2012-12-24 10:34:29
Gemaakt op: 2012-12-23 19:29:31
|
|
|
Eenhand statief in de praktijk
Eenhand statief in de praktijk
Als men maar een hand kan gebruiken en heeft men een kamera met een afstand bediening aansluiting....dan is een hand statiefje een oplossing.[meer]
Toegevoegd op: 2013-01-01 12:24:43
Gemaakt op: 2013-01-01 12:19:28
|
|
|
|
|
Het huidige scharnier voor Draaimechaniek opstelling 1
Het Scharnier bestaat uit 2 U profielen van 25x25 mm en 60 mm lang. Het draaipunt zit op 12.5 mm en er is 25 mn materiaal uit onderkant U verwijderd om de vouw beweging te kunnen doen.
Toegevoegd op: 2013-01-04 14:02:42
Gemaakt op: 2013-01-04 13:51:28
|
|
|
Het huidige scharnier voor Draaimechaniek opstelling 2
Hier ziet u de bevestiging op de kop van het driebeen statief en de 20 mm buis. Aan beide U gedeelten is een sparing gemaakt waar na het scharnier sluiten M3 bout in een messing buisje strak in de sparingen kan worden ge [meer]
Toegevoegd op: 2013-01-04 14:02:46
Gemaakt op: 2013-01-04 13:52:35
|
|
|
|
|
Opdraai hulp voor de 2 Aluminium buizen
Het zal duidelijk zijn dat het opdraai gedeelte ( tandbaan ) voor midden console van het driebeen statief niet sterk genoeg is om het gewicht van de 2 Aluminium buizen met draaimechaniek en de Kamera daar op omhoog te draaien. [meer]
Toegevoegd op: 2013-01-04 14:02:47
Gemaakt op: 2013-01-04 13:54:08
|
|
|
Kerst in de St Stevenskerk foto op 4 meter hoogte.
Het zal duidelijk zijn dat foto's gemaakt op grotere hoogte meer laten zien.
Einde November 2012 tot 6 Januari 2013 zijn er veel foto's gemaakt over het kerst gebeuren, u kunt ze zien in mijn rubrieken: < [meer]
Toegevoegd op: 2013-01-07 13:47:22
Gemaakt op: 2013-01-05 14:06:04
|
|
|
|
|
Modelbouwshow 23 Februari 2013 Goes.
Op 23 Februari 2013 zijn er weer foto's gemaakt op de Modelshowbeurs in de Zeelandhallen te Goes ( NL )
http://whmg [meer]
Toegevoegd op: 2013-02-24 18:48:27
Gemaakt op: 2013-02-23 12:16:44
|
|
|
Ontvanger voeding 2 maal 4400MA Li-Ion accu's
De Ontvangers uit de modelauto werken op 3 anderhalf volt penlicht batterijen, omdat een 9 volt batterij minder ruimte in neemt is die eerst gebruikt. Met een 7805 regelaar is de 9 volt naar 5 volt gebracht.
Uit een D [meer]
Toegevoegd op: 2013-03-03 13:54:01
Gemaakt op: 2013-02-26 10:38:37
|
|
|
|
|
Ontvanger voeding 2 maal 4400MA Li-Ion accu's
Hier ziet u de 2 Li-on accu's die achter de ontvanger van het 4 meter lange statief is gemonteerd. De cellen zijn in een opengezaagde electriciteits pijp geschoven.
Op het statief zijn 2 strips van 10 mm breed g [meer]
Toegevoegd op: 2013-03-03 13:54:02
Gemaakt op: 2013-02-26 10:39:49
|
|
|
Draaimechaniek ontvanger ook 2 maal 4400MA Li-Ion
Op de Ontvanger voor het draaimechaniek zijn de 2 Li-ion accu's in een passend doosje gemonteerd wat weer vast is gezet met 2 lange M2 boutjes.
Om het grote tandwiel is nu de beveiliging aluminium strip van [meer]
Toegevoegd op: 2013-03-03 13:54:05
Gemaakt op: 2013-02-26 14:17:21
|
|
|
|
|
Steunpoten voor het 4 meter lang statief - 1
Voor het 4 meter lang statief zijn er 2 steunpoten gebruikt, zo is er en 3 been statief ontstaan.
Zie de volgende afbeeldingen.
Toegevoegd op: 2013-03-13 15:11:02
Gemaakt op: 2013-03-13 10:39:29
|
|
|
Steunpoten voor het 4 meter lang statief - 2
Voor het 4 meter lang statief zijn er 2 steunpoten gebruikt, zo is er en 3 been statief ontstaan.
Zie de volgende afbeeldingen.
Toegevoegd op: 2013-03-13 15:11:03
Gemaakt op: 2013-03-13 10:40:09
|
|
|
|
|
Steunpoten voor het 4 meter lang statief - 3
Voor het 4 meter lang statief zijn er 2 steunpoten gebruikt, zo is er en 3 been statief ontstaan.
Zie de volgende afbeeldingen.
Toegevoegd op: 2013-03-13 15:11:08
Gemaakt op: 2013-03-13 10:40:48
|
|
|
Steunpoten voor het 4 meter lang statief - 4
Voor het 4 meter lang statief zijn er 2 steunpoten gebruikt, zo is er en 3 been statief ontstaan.
Hier ziet u het hulpstuk wat gemaakt is uit een plaat aluminium van 10 mm dik. [meer]
Toegevoegd op: 2013-03-13 15:11:09
Gemaakt op: 2013-03-13 10:41:47
|
|
|
|
|
IMG_1680 (Large)
Toegevoegd op: 2013-03-15 09:23:56
Gemaakt op: 2013-03-14 22:22:29
|
|
|
IMG_1682 (Large)
Toegevoegd op: 2013-03-15 09:23:56
Gemaakt op: 2013-03-14 22:26:41
|
|
|
|
|
Plaatje met de Waterpas bel
Hiet ziet u het plaatje waar een sleuf in gemaakt is zoals bij alle apparaten waar de Kamera op moet worden geschoven. U zien de 2 gaten die 24 mm uit elkaar staan en in die gaten komt de kop van een M4 boutje. < [meer]
Toegevoegd op: 2013-03-15 09:42:07
Gemaakt op: 2013-03-15 09:38:42
|
|
|
Verdeling op de rand is nu teeds 20 graden.
Voor Panorama foto's maken worden er nu elke 20 graden een foto gemaakt. Dan zijn dan dus 18 foto's. Met de afstand bediening kan steeds naar links of rechts naar een streepje worden gedraaid.
Omdat de stroom voo [meer]
Toegevoegd op: 2013-04-17 11:37:21
Gemaakt op: 2013-04-09 09:47:05
|
|
|
|
|
Gebruik van sleep contacten.
Hier ziet u een rond koperen printplaatje waar 2 banen op zijn gemaakt. Met een passer zijn de baantjes getekend en op de potlood lijntjes met een tandarts boortje is het lijntje weg gehaald. Beide gemaakte [meer]
Toegevoegd op: 2013-04-17 11:57:55
Gemaakt op: 2013-04-17 10:55:12
|
|
|
Handzendertje in mini formaat
In totaal zijn der 3 zenders met ontvanger in gebruik. Op de afbeelding ziet u een behuizing waar ijzerboren in zaten en nu is gebruikt. De afmeting is 3 x 3 Cm en 9 Cm lang.
Op een printplaatje zijn de 4 dru [meer]
Toegevoegd op: 2013-04-25 09:59:37
Gemaakt op: 2013-04-24 21:14:38
|
|
|
|
|
Mini zender gedemonteerd.
Hier ziet u hoe een boren koker dienst kan doen om iets in te bouwen. Het was wel even passen en meten en boren/ vijlen, maar dan heb je wel weer de handigheid in de vingers!
Baantjes printplaat is er gebrui [meer]
Toegevoegd op: 2013-04-26 13:22:58
Gemaakt op: 2013-04-26 10:29:45
|
|
|
Draai Mechaniek onder het 4 meter statief 1
Al langer was het idee om ook het lange statief te draaien met een draaimechaniek onder het lange statief waar een rubberen deurstop is gemonteerd. Op het draaimechaniek is een onderdeel gemonteerd waar de rubberen stop overhe [meer]
Toegevoegd op: 2013-04-26 18:39:59
Gemaakt op: 2013-04-26 17:24:43
|
|
|
|
|
Draai Mechaniek onder het 4 meter statief 2
18 gaatjes met op een gaatje een rood ringetje zodat dat een beginpunt kan zijn.
Toegevoegd op: 2013-04-26 18:40:01
Gemaakt op: 2013-04-26 17:26:08
|
|
|
Draai Mechaniek onder het 4 meter statief 3
Het zwarte doosje is alleen om als basis te dienen voor het mechaniek.
Toegevoegd op: 2013-04-26 18:40:05
Gemaakt op: 2013-04-26 17:26:46
|
|
|
|
|
Draai Mechaniek onder het 4 meter statief 4
De aandrijving is ook weer met een modelbouw servo met goed passend nylon rondsel op de uitgaande servo as en het messing tandwiel.
Vierdaagse Nijmegen 2013 worden er weer overzicht foto's gemaakt, maar op verzoek van d [meer]
Toegevoegd op: 2013-04-26 18:40:05
Gemaakt op: 2013-04-26 17:27:33
|
|
|
18 Juni 2013 Mooiste waterkant KAN project
Linken naar de Filmpjes:
18 Juni 2013 Opening KAN project mooiste waterkant Film 1[meer]
Toegevoegd op: 2013-06-20 10:29:31
Gemaakt op: 2013-06-19 20:09:32
|
|
|
|
|
Vierdaagse Nijmegen 2013 - Wedren
Met de Vierdaagse Nijmegen 2013 was ondergetekende officiele Overzicht fotograaf met zijn 4 meter lange statief...en draadloos foto's maken.
[meer]
Toegevoegd op: 2013-10-02 21:51:07
Gemaakt op: 2013-07-20 19:09:15
|
|
|
Gezelligheid op Vierdaagse Nijmegen 2013
Met het lange statief en de G12 er bovenop is het mogelijk ook te filmen. Zo kan de Kamera in een muziek kiosk kijken! Het is natuurlijk wel oefenen omdat bewegingen rustig moeten worden genomen.
[meer]
Toegevoegd op: 2013-11-12 18:44:12
Gemaakt op: 2013-11-12 18:36:16
|
|
|
|
|
Regendakje op de Camera
Op verschillende manieren kan men een regendakje boven op de Camera maken. Op de foto ziet u een plexiglas plaatje wat met een kunststof hulpplaatje in de flitsschoen is geschoven. Daarvoor is er een M3 platkopschroef met moer gebruikt.
[meer]
Toegevoegd op: 2013-12-22 19:08:29
Gemaakt op: 2013-12-22 19:11:42
|
|
|
Canon G1X aanpassing
Omdat de CanonG1X niet via de afstand bedien aansluiting het filmen gestart kan worden maar met alleen een speciaal knopje is er gezocht naar een oplossing omdat als de Camera ruim een meter boven het publiek staat het knopje niet bediend kan word [meer]
Toegevoegd op: 2015-01-01 18:39:16
Gemaakt op: 2015-01-01 17:40:06
|
|
|
|
|
Beugel voor de CanonG1X Deze beugel heeft een hevel welke het knopje kan bedienen Aan die hevel kan een touwtje worden gemaakt maar ook een antenne waar bovenaan een modelbouw kwikling is gemonteerd.
Toegevoegd op: 2015-01-01 18:39:17
Gemaakt op: 2015-01-01 17:49:57
|
|
|
|
