Regeling van een servo motor via Dioden

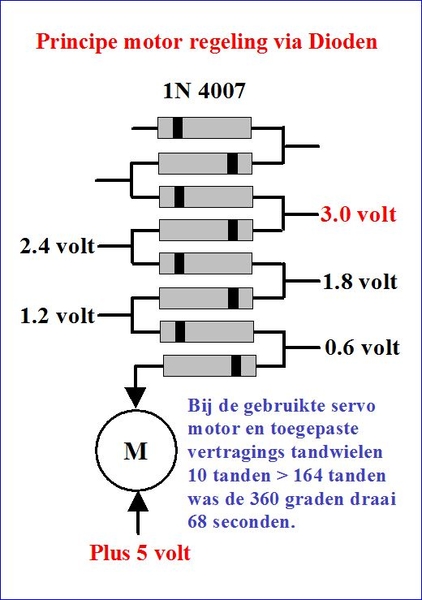

Om de gewenste rustige draaisnelheid  te kunnen regelen van een draaimechniek. kunnen dioden gebruikt worden welke in serie zijn gekoppeld. Elke diode geeft een spanningsval van ongeveer 0.6 volt.

Afhankelijk van het kleine tandwiel wat gemonteerd is op de uitgaande as van een servo, en het gebruikte grote tandwiel waar de Kamera opgemonteerd word, kan met b.v een stopwatch worden bepaald welke aftakking bij de dioden in serie het beste is.

In de praktijk is een 360 graden draai van ongeveer 70 tot 80 seconden.
