Netwerk kabels testen of door piepen

Met de Pc maak ik regelmatig wat tekeningetjes om iemand wat duiderlijker te maken.

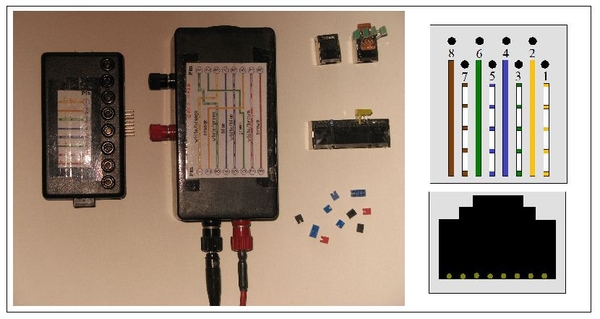

Bijgaand een tekeningetje van een ingang van een internet stekker.

Afgedankte modems en Routers hebben nog een mooie aansluit blokje

waar internet kabels naar andere computers werden aangesloten, en dat blokje met 4 aansluitingen kan nog goed dienst doen om internet kabels door te meten.

Niet het blokje gebruiken waar de stekker vanaf de modem in gestoken word. Het is wel even lastig om een aansluitblok vanaf de printplaat af te krijgen, maar als men kort rond langs het blokje gaat afzagen, en dan gedeelten printplaat onder het blokje wegzaagt, kunnen de 8 pinnetjes met een klein blokje overblijven.

Die kleine stukjes van 3x3 mm zijn makkelijk eraf te solderen.

Wat we dan overhouden zijn 8 mooie pinnetjes waar men veel kanten uit kan.

Men kan aan die pinnetjes draden solderen welk naar meet bussen gaan.

Ook kan men pennetjes welke op een strip zitten aan de pennetjes op het blokje solderen, daar kunnen dan weer jumpertjes op gestoken worden.

Heeft men een lange kabel lopen naar een computer in een kamer boven,

dan kan een blokje met jumpers op de kabel worden aangesloten en een jumper op bijvoorbeeld aansluiting 1 en 2  bij de router kan dan ook weer gemeten worden op pennnetje 1 en 2. Zo kunnen ook 3 en 4 en verder worden door gemeten.

Meten is handig als men verbindings problemen heeft doordat men kabels

heeft doorgeknipt ( wat niet mag) omdat de kabel door een klein gaatje moest!

Ook bij een nieuwe stekker aan een kabel zetten kan er wat mis gaan.

Zelf heb ik in een doosje een pieper gemonteerd en aangesloten op oplaadbare batterijen, door een draad te onderbreken kunnen daar meet stekkers op aan worden gesloten.

Voor de handige knutselaars een uitdaging om nu in de wintertijd een doormeet projectje te gaan starten.
