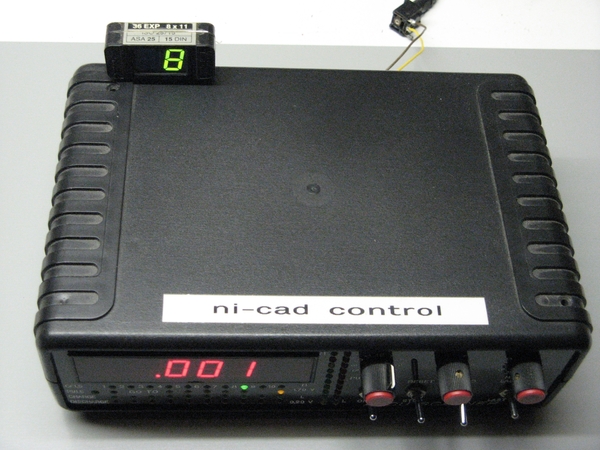

Accupack scanner van 4 tot/met 10 cellen

Accupack scanner van 4 tot/met 10 cellen
Gemaakt op: 22-02-2008 15:06:40
© Alle rechten voorbehouden

Voor wie met Electronica bekend is....kan wellicht begrijpen hoe alles werkt.

Een NE 555 IC geeft pulsen die met een 12 standen schakelaar waar 12 weerstanden zijn gemonteerd de tijd snelheid kan worden ingesteld

De NE 555 stuurt het IC 4017 aan en die stuurt de 10 poorten van 2 ULN 2003 Ic's aan.

De ULN's schakelen de cel spanningen door naar het Display. Omdat ook de 4017... 10 ledjes aanstuurd die onder het display zijn gemonteerd, kan men zien welke cel gemeten wordt.

•
