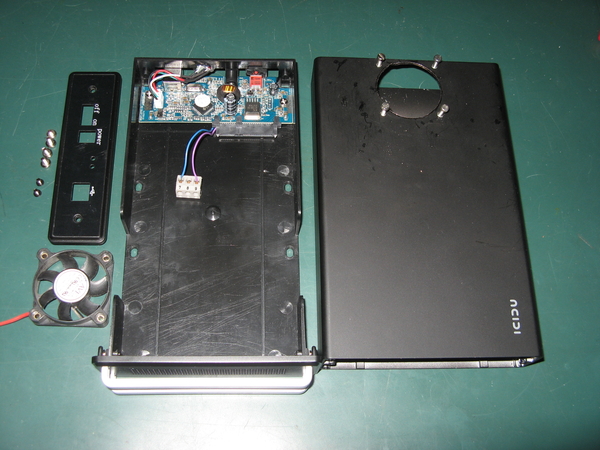

Externe Aluminium behuizing aangepast........uitleg:

Voor de knutselaars een beschrijving over hoe ondergetekende een Ventilator heeft gemonteerd.

Allereerst is natuurlijk een mini ventilator gebruikt welke past boven de ruimte waar de electronica is gemonteerd, want boven de harddisk is er weinig ruimte.

Omdat de 4 bevestiging gaten van de ventilator groter waren dan de gebruikt M3 boutjes is er een passend 4mm messing busje in de gaten geperst, inwendig zijn de busjes 3mm.

In de 3mm ruimte van de busjes is tijdelijk een 3mm busje geschoven waar weer een 2mm ruimte zit. De ventilator wordt op de gewenste afgetekende plaats gehouden en met een 2mm boortje het eerste gat geboord via het hulp busje. Daarna is er met een 2.2 mm boortje het eerste gat opgeboord en is daarin draad getapt van natuurlijk 3mm.

Nu is de ventilator tijdelijk gemonteerd met een M3 boutje. Daarna zijn de 3 andere gaten geboord door steeds het hulpbusje van inwendig 2mm. Daarna is de ventilator weer verwijderd en zijn de 3 gaten goter geboord naar 2.2 mm. Toen weer de 3 gaten getapt met 3mm. Het zal duidelijk zijn dat door de meer handelingen de 4 M3 boutjes nu perfect passen in de getapte draad! Natuurlijk is de lengte van de boutjes zo gemaakt dat boutjes net door het aluminium steken.

Als de ventilator met 2 boutjes wordt gemonteerd, kan met een scherp potlood of dunne kraspen binnen de ruimte voor de ventilator op de behuizing worden afgetekend. Na verwijderen van de ventilator kan binnen de getekende lijn strak tegen elkaar gaten van 3mm worden geboord. Met een spits knip tangetje kunnen de gedeelte tussen de gaatjes worden weg geknipt. Bij goed strak tegen elkaar geboord kan ook met een hobby tussen de gaten de ruggen worden weggesneden. Is het ronde plaatje er dan uitgedrukt, dan kan met een halfrond metaal vijltje de ronding netjes worden afgewerk!

De voeding voor de ventilator in vanaf onderzijde printplaat opgezocht, daar waar de ronde aansluiting zit voor de 12 volt voeding is en draad gesoldeerd  op MIN 12 volt.  De plus 12 volt is bij de schakelaar gemeten, zo krijgt  de ventilator gelijk voeding met de harddisk. Natuurlijk heeft de harddisk ook 5 volt nodig, maar die wordt via de electronica vanaf de 12 volt terug gebracht naar 5 volt.

De harddisk wordt met 4 schroeven aan onderzijde vast gezet aan de kunststof lade.  Aan de draadjes voor de ventilator voeding zit een mini kroonsteen.
Zodra de lade met de harddisk er geheel is ingeschoven, kan het kroonsteentje door het gat voor de ventilator worden opgevist en de ventilator worden aangesloten en worden. Daarna de ventilator monteren met de 4 M3 boutjes.

 Op de lade zitten er aan de voorkant 2 beugeltjes met daar achter een groot aantal gaatjes. Zitten er op uw externet harddisk behuizing geen of weinig gaatjes, dan natuurlijk er een serie nog boren.

Wilt u de beschrijving gebruiken?  Selecteer dan alle tekst en kies Copieren, start dan WORD op en kies daar Plakken. dan UITPRINTEN?

Voorbeeld van de aangeschafte sata behuizing:

http://www.mycom.nl/Products/View/ICIDU%203.5%20SATA%20HDD%20Enclosure/150439.aspx

http://www.vobis.nl/?ID=ProductDetail&ProductID=150439
